自走行回流轨检测小车,便携式回流轨多功能检测装置

HYJCG-5自走行回流轨检测小车 回流轨参数检测仪 便携式回流轨检测装置 行走式回流轨检测仪

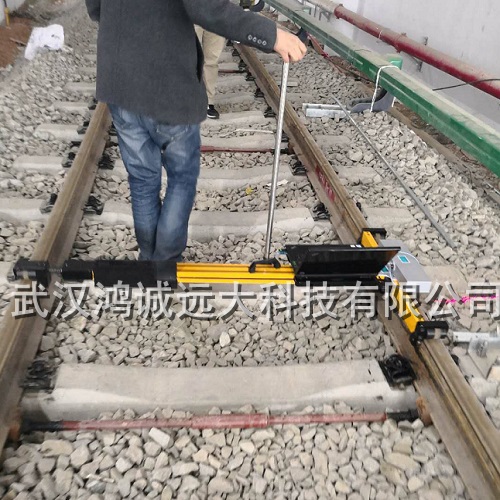

HYJCG-5自走行回流轨检测小车主要适用于城市轨道交通回流轨的检修人员日常巡检的检修工器具。该装置具有携带方便、操作简单、连续不间断实时测量等特点，降低检测人员劳动强度，提升了测量精度和工作效率，解决了现有传统测量、目测不方便、效率低、劳动强度大、诊断评价粗等问题。该装置的使用有利于回流轨的及时检修、维护，达到减少回流轨故障的目的，确保回流轨系统安全服役，保证设备安全运行。

主要功能
具备手动推行和电动驱行功能，速度0~5km/h。
不小于4小时的连续工作的不间断电池容量。
具有移动充电接口，充电电源AC220V，蓄电池充放电次数不少于5000次。
采用非接触式测量方式，能连续、准确检测回流轨几何参数、端部弯头参数、回流轨受流面磨耗值。
具有自动补光技术，全天候工作，有效照明拍摄目标区域，保证成像效果。
利用定位传感器，结合线路固有信息，数据库定位技术，精确定位回流轨故障点。
将检测的回流轨几何参数和视频图像保存，可生成统计报表关联检测数据和视频图像，便于数据综合分析。
支持检测数据事后回放，波形输出，提供数据对比功能，方便故障查找。

技术参数
适用于上接触式/下接触式**回流轨测量
回流轨中心距离线路中心水平距离测量范围：1300-1600mm（可调）
测量精度：±2mm
回流轨受流面与轨平面的垂直距离测量范围：100-300mm（可调）
测量精度：±2mm
端部弯头几何参数：150mm-350mm
分辨率：±0.5mm  误差：±2mm
轨面磨耗值精度：±0.5mm（可选）
定位精度：≤3m/km
走行方式：人工推行(电动驱行可选)
连续工作时间：可不间断工作 4小时，期间功能正常
速度：0~5km/h
控制器：高性能电脑
控制：11档位可实时在线调节
稳定性：**1‰，≤2%RMS，≤0.05mrad，内置光纤耦合系统
里程范围：0-9999km（带增减功能） 精度：≤±1‰
操作软件：hydcrack4.3B-JCG软件系统（内置标准限界数据并可编辑、修改、录入，测量数据自动和标准数据进行比较，实时显示测量数据、波形图、图像，生成EXCEL报表，数据模板可根据所需进行修改并打印）
校准方式：客户定期自行校验，*返厂
工作温度：-20℃～60℃
产品尺寸：≈1620x450x200mm
​重量：≤15kg(小车)
