XK-TUFS固定分体式超声波流量计
概述


插入式超声波流量计：ST-CSA-2000
   可不停产安装和维护。采用陶瓷传感器，使用我公司**钻孔装置进行不停产安装。一般为单声道测量，为了提高测量准确度，可选择三声道。


外夹式超声波流量计：ST-CSA-1000
   能够完成固定和移动测量。采用**耦合剂（室温固化的硅橡胶或高温长链聚合油脂）安装，安装时不损坏管路。


管段式超声波流量计：ST-CSA-5000
   需切开管路安装，但以后的维护可不停产。可选择单声道或三声道传感器。

■ 转换器
转换器分为三种型式：壁挂式转换器 盘装式转换器 一体式转换器
◇ 转换器外观结构




◇ 转换器外形尺寸和安装方法

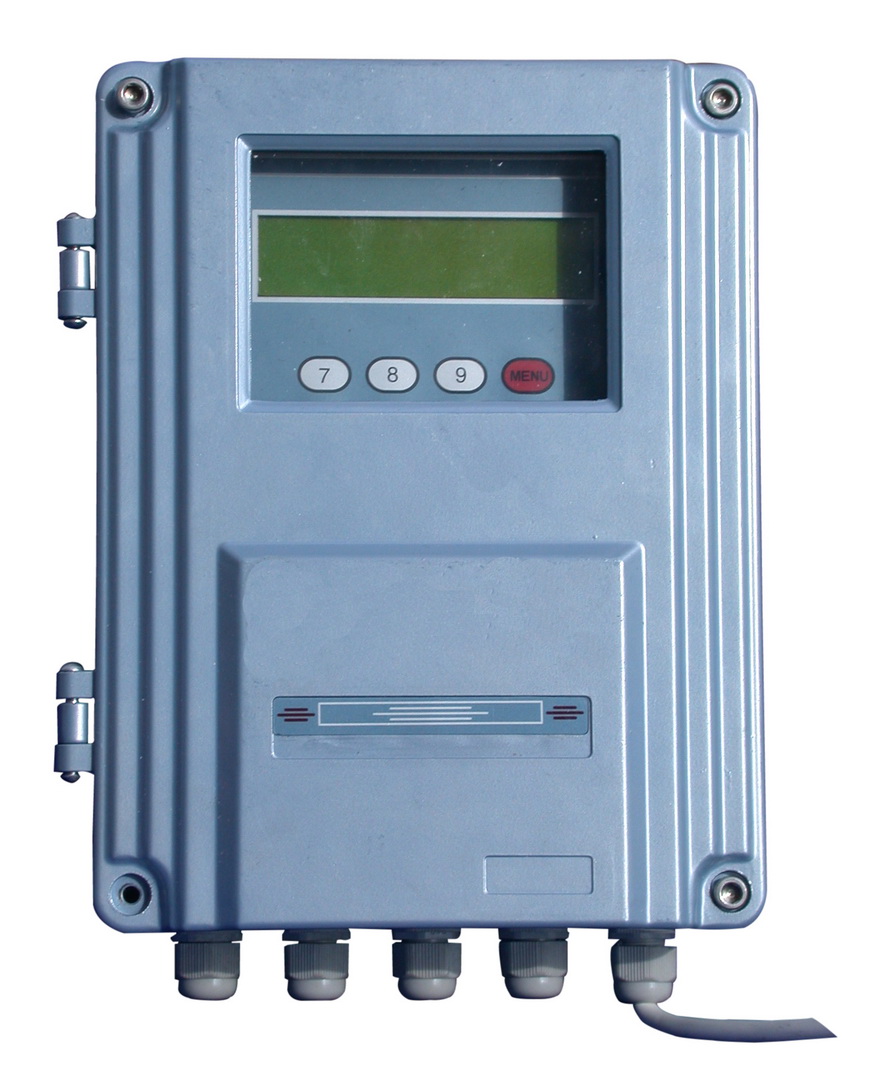

壁挂式转换器


壁挂式转换器(打印机，GPRS/GSM)


盘装式转换器


一体式转换器
■ 传感器
传感器分为三种型式：插入式传感器 外夹式传感器 管段式传感器
◇ 传感器外观结构


插入式传感器
重量：0.7kg/支  外夹式传感器
重量：0.2kg/支  单声道管段式传感器
重量：见数据表   三声道管段式传感器
重量：见数据表

◇ 传感器的外形尺寸和安装方式



插入式传感器外形尺寸和安装方式


外夹式传感器外形尺寸和安装方式

适用管径DN80-2000mm  适用管径DN20-65mm

管段式传感器外形尺寸和安装方式
管段式传感器数据表
内径（mm）
重量（kg）
安装长度L（mm）
法兰尺寸（mm）
D
D0
N x A
单声道 20 7.8 280 110 79.5 4 x 16
25 8.2 280 110 79.5 4 x 16
32 9.5 280 120 89.0 4 x 16
40 10.1 280 120 89.0 4 x 16
50 12.2 280 150 120.5 4 x 20
65 14.5 280 180 139.5 4 x 20
80 17.5 280 190 152.5 4 x 20
100 19.2 280 230 190.5 4 x 20
单声道

三声道
 125 19.6 290 255 216 8 x 22

150 25.1 310 280 251.5 8 x 22
200 40.8 340 345 298.5 8 x 22
250 61.0 370 405 362.0 12 x 26
300 89.2 410 485 432.0 12 x 26
350 97.2 440 535 476.0 12 x 30
400 102.3 480 600 540.0 16 x 30
450 113.5 510 635 578.0 16 x 33
500 147.8 550 700 635.0 20 x 33
600 211.5 620 815 749.5 20 x 36
700 331 690 915 850 24 x 36
800 489 750 1046 970 24 x 40
1000 810 890 1288 1200 28 x 44
1200 1280 1030 1522 1434 32 x 44
1400 1805 1160 1778 1670 32 x 48
1600 2301 1290 1982 1874 36 x 48
1800 3205 1430 2236 2114 36 x 52
2000 4089 1560 2446 2324 40 x 52

■ 技术参数


　
插入式超声波流量计
管段式超声波流量计
外夹式超声波流量计
管径范围(mm) DN80～4000 DN20～2000 DN20～4000
流速范围（%）
 0.01～12
准确度（%） 单声道 三声道 单声道 三声道 1.5
1.0 0.5 1.0（校正0.5） 0.5
测量液体 水、河水、海水、石油、化学液体等均质液体
管道材质 金属（如碳钢、铸铁、不锈钢、铝等）非金属材料（如PVC，**玻璃等）
管衬材质 玻璃钢、砂浆、橡胶等

信号输出 1.4-20mA：阻抗小于800Ω，光电隔离，准确度0.1%。
2.累计脉冲输出：光电隔离，无源开路输出，传输距离小于500m。
3.RS-485：光电隔离，波特率可选择，传输距离大于1.6km。
4.打印机：RS-232串口模式。打印机为选配件。
键盘 4 x 4 汉字键盘或 1 x 4 英文键盘
显示器 2 x 10 汉字显示或 2 x 16英文显示
测量功能 显示瞬时流量、瞬时流速、正累计流量、净累计流量、累计运行时间、瞬时供热量、累计供热量、供回水温度。
数据存贮 可储存前720小时，前365天，前36个月和**年的测量数据，包括瞬时流量、累计流量、断电时间等。
环境温度 转换器：-10～45 ℃（特定环境请说明）
传感器：-30～+60 ℃（常温型）
　　　　 -30～+160 ℃（高温型）
传感器材质 不锈钢和陶瓷 不锈钢和普通碳钢 常温型为尼龙
高温型为合金铝
传感器承压能力 管内部分压力小于2.5MPa DN20～700mm小于2MPa
DN800～2000mm小于1MPa 与管内压力无关建议不浸水工作
传感器防护等级 IP68
转换器防护等级 壁挂式转换器：IP65 盘装式转换器：IP52 一体式转换器：IP67
防爆等级 [Exib]IIBT6
传感器电缆长度 小于400m 小于400m 小于300m
传感器电缆型号 SEYV-75-2（直径7mm）
工作电源 AC220V ± 10% ，DC12～36V ， 功率0.5W
转换器外形尺寸 壁挂式：213 x 185 x 107mm 盘装式：16 x 80 x 250mm
一体式：185 x 140 x 100mm
传感器外形尺寸 220x20（杆部）x50（连接部）mm 见管段传感器数据表 60x40x35mm
转换器重量 壁挂式：1.2kg 盘装式：0.8kg 一体式：1.4kg
传感器重量 0.7kg/支 见管段传感器数据表 0.2kg/支
热量测量功能 测量供热、热损耗、入口温度、出口温度。
