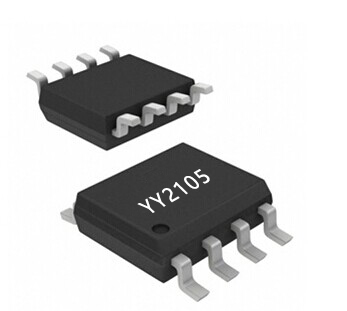

YY2105降压大功率芯片

YY2105
内置MOS 降压型大功率LED 恒流驱动器
2105 管脚描述
概述
YY2105 是一款**，降压型高亮
度LED 灯恒流驱动芯片。内置功率MOS
管，尤其适合12~85 宽输入电压范围的
LED 驱动。
YY2105 采用固定关断时间的峰值电
流控制方式，其工作频率较高可达1MHz，
可使外部电感和滤波电容体积减小，效率
提高，节省PCB 面积。可通过外部电容进
行调节工作频率也可根据用户要求进行调
节。在EN 端加PWM 信号，可调节LED
灯的亮度。FB 端可设定线性调光。
YY2105 通过调节外置电流检测电阻
的阻值来设置流过LED 灯的电流，从而设
置LED 灯的亮度，流过LED 灯的电流可
从几十毫安到2.5 培变化。
YY2105 采用MSOP-8/PP 封装。散热
片内置接SW 脚。
特点
? 内置100V 功率管
? 宽输入电压范围：12V~85V
? **：可高达92%
? 较*作频率：1MHz
? 峰值电流采样电压：250mV
? 亮度可调：EN 端加PWM 信号
? 关断时间可调
? 内置电流采样*消隐电路
? 线性可调：FB 端
应用领域
? 平板显示器LED 背光灯
? 电动自行车灯
? LED 射灯
? 汽车尾灯、
