设计确认
在施工之前，纯蒸汽系统的设计文件 (URS、FDS、DDS等) 都要逐一进行检查已确保能够完全满足URS及GMP中的所有要求。设计确认应该持续整个设计阶段，从概念设计到开始采购施工，应该是一个动态的过程。纯蒸汽系统的设计确认中少应该包含以下内容。
① 设计文件的审核。制备和分配系统所有设计文件 (URS、FDS、P&ID、计算书、设备清单、仪表清单等) 内容是否完整、可用且是经过批准的。
② 纯蒸汽的质量标准。制备和分配的蒸汽质量是否满足工艺的要求。
③ 纯蒸汽发生器的原水质量及供应能力。纯蒸汽的供水通常使用纯化水或者用水，如果采用饮用水必须经过适当的预处理。纯蒸汽的制备工艺必须考虑去除内、不凝性气体等。
④ 纯蒸汽使用点的用途、压力、流速等要求。通常是通过表格将所有的用点信息进行汇总，包括用途、使用压力、流速要求、使用时间等，评估系统设计是否满足各用点以及峰值使用量。
⑤ 系统材质的要求。纯蒸汽系统通常采用316或者316L级别的不锈钢，至少采用机械抛光，管道需要卫生型连接。
⑥ 管道及疏水装置安装。纯蒸汽管道应尽量采用焊接和卫生型连接形式，卫生型球阀在蒸汽系 统中是可接受的。水平管网需要有坡度，主管网和各用点需安装疏水装置及时排除冷凝水。
⑦ 纯蒸汽系统的在线监测及日常取样。通常对纯蒸汽发生器的出口通过在线冷凝器的监测冷凝液的电导率、出口温度和压力，分配系统需根据实际使用要求及潜在的风险来决定是否需要在线监测，但是系统设计必须保证能够离线取样。
13.3.2 安装确认
纯蒸汽系统的安装确认通常可以遵循纯化水、用水系统的确认要求，但是纯蒸汽系统也有其的确认项目。
(1) 安装确认需要的文件
① 由质量部门批准的安装确认方案。
② 竣工文件包。工艺流程图、管道仪表图、部件清单及参数手册、电路图、材质证书、焊接资料、焊点图、内窥镜检查记录、压力及清洗钝化记录、设备出厂合格证等。
③ 关键仪表的技术参数及校准记录。
④ 安装确认中用到的仪表的校准报告。
⑤ 系统操作维护手册。
⑥ 系统调试记录如FAT、SAT记录。

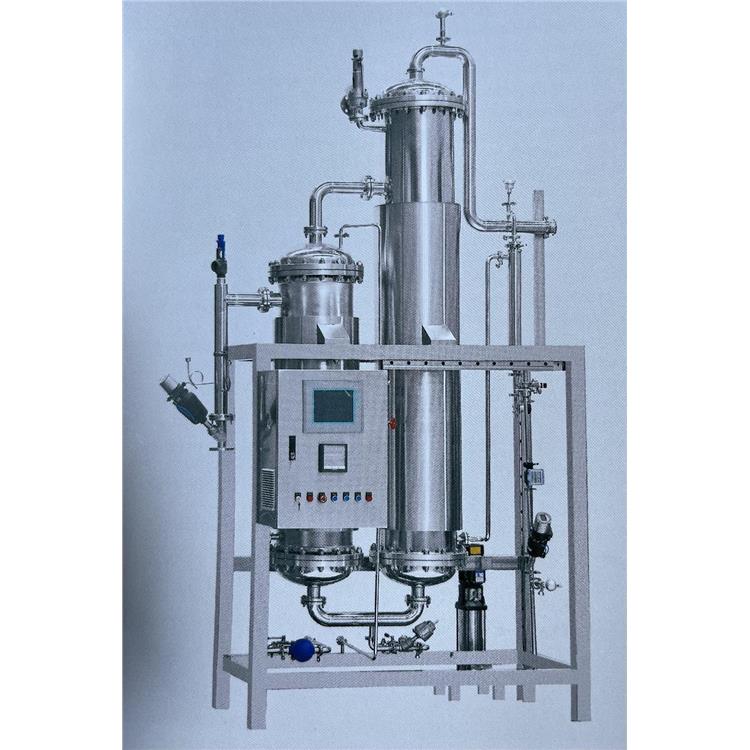

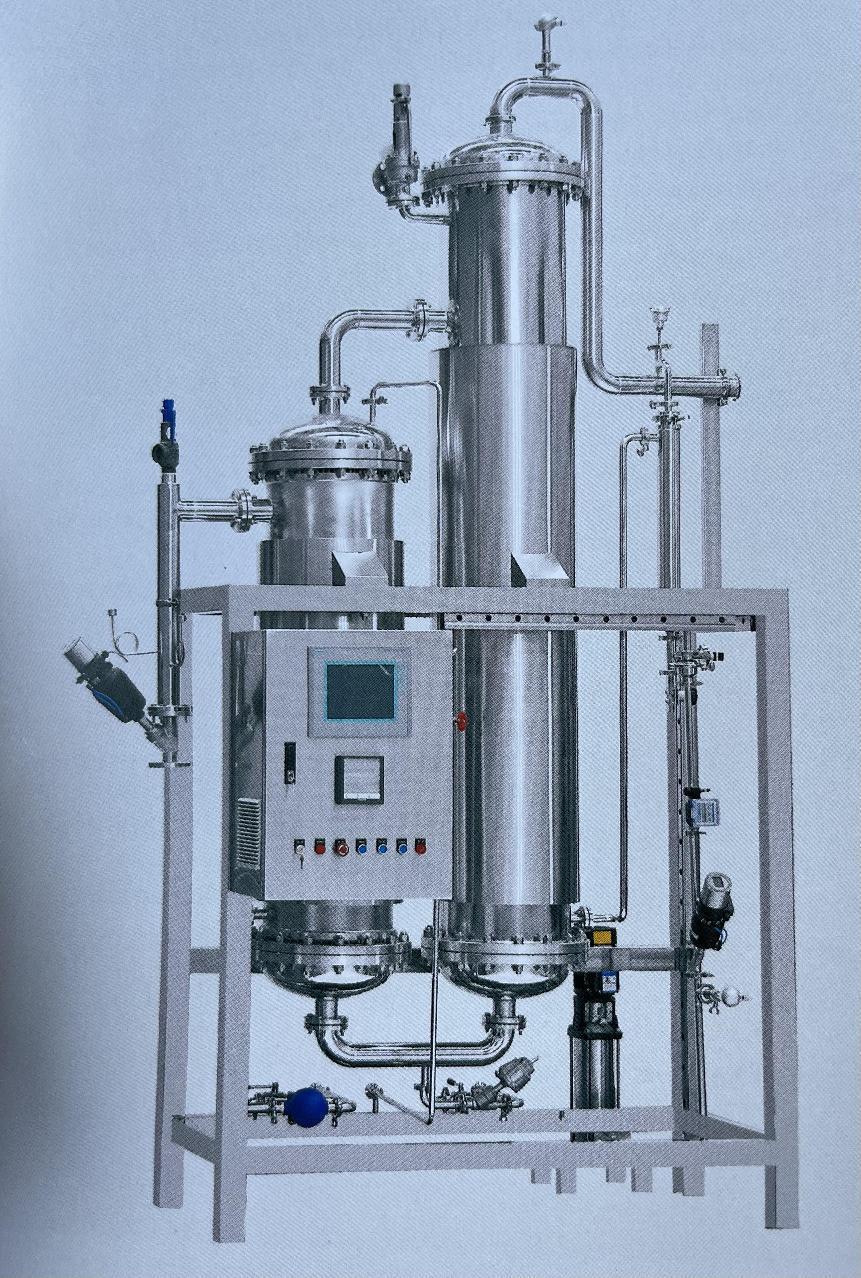

纯蒸汽发生器介绍

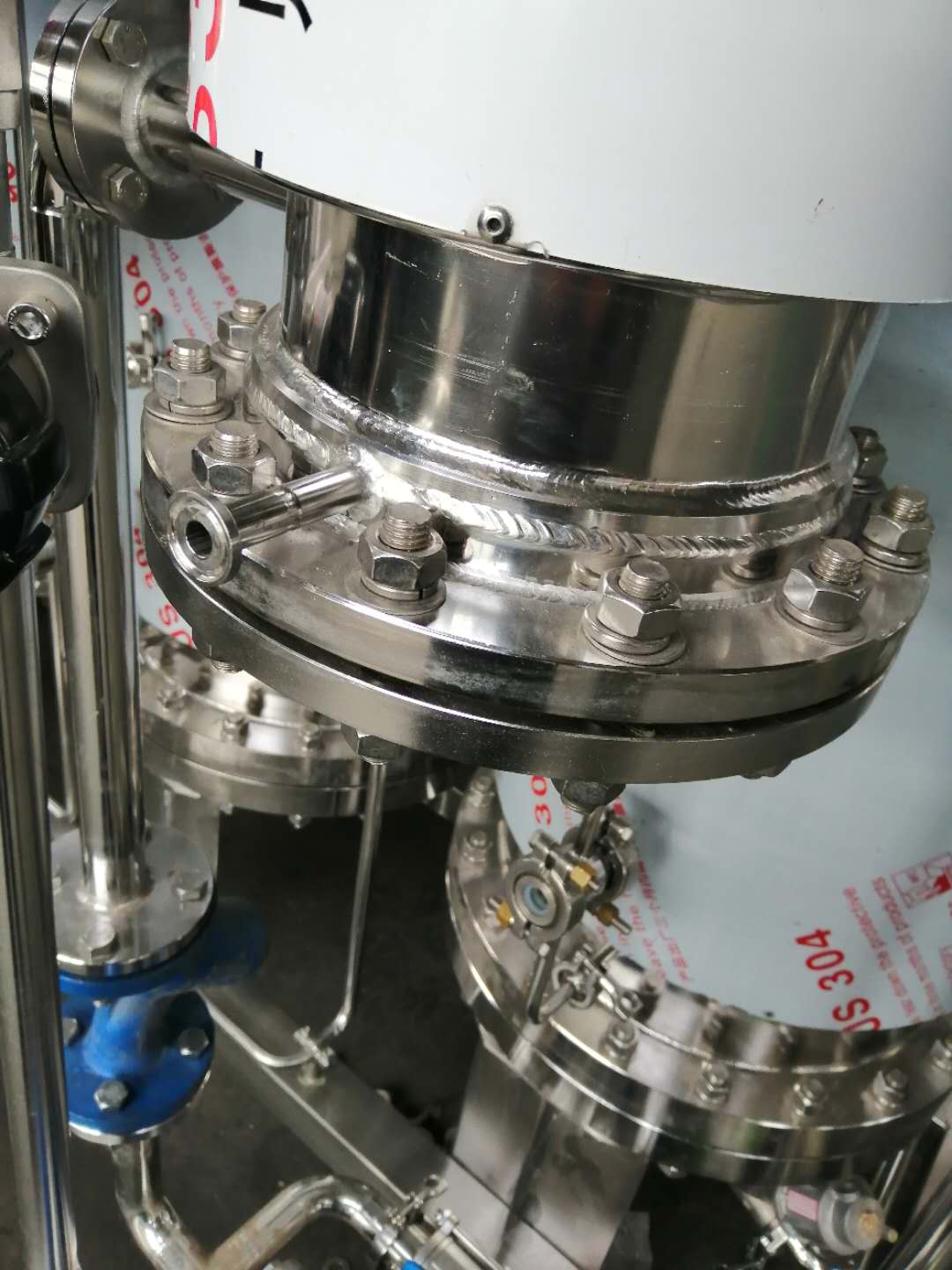

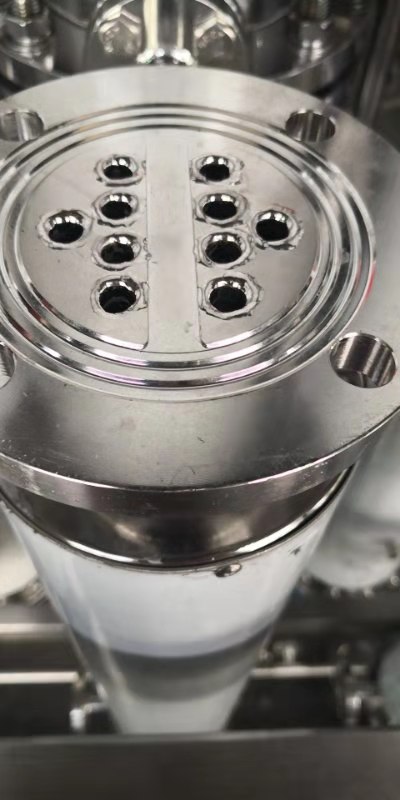

1、结构形式:蒸发器、预热器、冷凝器可为双管板设计。
2、分离装置:进入设备的原料水经过降膜蒸发、重力分离、螺旋扰流分离。
3、材料材质:与原料水、纯蒸汽、纯蒸汽冷凝水接触的部分全部采用SS316L。
4、自动焊接:管路与零件的连接，尽可能使用氩气保护自动轨迹焊接，保证焊接质量。
5、三维弯管:在管路上尽可能采用不锈钢管直接拉伸弯管，避免焊接。
6、保温隔热:蒸发器和预热器均采用硅酸铝纤维毯，这是一种新型保温材料。其保温效果是常用保温材料的30倍。
7、表面处理:内外表面，有效保证不锈钢表面的光洁度，外表面亦可采用喷砂工艺。
8、节能降耗:工业蒸汽凝结水排放前进入预热器2，使工业蒸汽凝结水的终排放温度达到60度(以前的排放温度在120度左右)，热量得到充分利用。蒸剩水排放前进入管道冷凝器2，使蒸剩水的温度达到80度(以前的排放温度在120度左右)，热量得到充分利用。
9、控制系统:采用PLC自动控制技术，可提供各种通讯模式，可提供符合21CFRPART11的操作系统。自动化控制系统可符合GAMP5。
10、记录模式:即可选择无纸记录仪实现无纸记录方式，也可选用有纸记录仪实时记载关键参数。

性能确认
一般来说，制药用蒸汽系统的性能确认和纯化水、用水系统的三阶段法取样周期是一样的，但是仍有其性。
(1) 纯蒸汽系统的性能确认 纯蒸汽系统的性能确认通常需要在纯蒸汽发生器的出口和各个使用点进行取样，非关键的用点可以根据风险评估并有适当的理由时在该用点的下游用点进行取样。通常通过移动冷凝器把纯蒸汽冷却成用水来确认纯蒸汽的质量，可接受标准为药典对用水的质量要求。纯蒸汽的性能确认按照用水的 “三阶段法” 进行，但由于纯蒸汽系统的性，也可以采用其他的确认周期，表13.5和表13.6是两个纯蒸汽系统性能确认取样计 划的实例。
(2) 工艺蒸汽系统的性能确认 一般来说，工艺蒸汽的冷凝液需满足饮用水的标准，采用TOC、电导率检测可以判断系统是否受到污染，这些标准可以在PQ期间建立，并在日常监测中进行评估。PQ周期同样可按照3个阶段进行。
① 阶段。一般来说只是收集系统质量的信息阶段。系统是否被污染的标准可以在*二阶段进行评估制订。如果用户已经确定了质量标准，可直接进入*二阶段。
② *二阶段。这个PQ阶段取样次数不能少于3次。每次取样的时间间隔不能少于24h，但是不能**过7d。
③ *三阶段。为日常监测阶段，应该少每月取样一次。

蒸汽发生器在工业中的应用
     制药工业在卫生事业和国民经济中有着且重要的地位，也关乎着人们健康问题。蒸汽发生器在制药工业中扮演了不可或缺的角色。
蒸汽发生器在制药生产环境的运用
制药行业经常使用蒸汽发生器产生的高温清洁蒸汽对生产设备和生产环境进行，防止等污染物对产生影响，避免药品中的有效成分存在污染造成质量的下降甚至的报废，通常在制药厂中安装蒸汽发生器来设备的高温。
蒸汽发生器在制药中提纯萃取的运用
蒸汽发生器在许多化合物的生产过程中都发挥着作用，例如生物制药的原料中会有化合物，当我们只需要提纯其中一种制作，我们可以根据他们的沸点不同，使用纯蒸汽发生器化合物的提纯。也可以进行蒸馏，提取和生成配方。
蒸汽发生器使用方便，可连续或定期工作，操作简单；其采用的计算机控制器，性能稳定；生产材料佳，耗能低成本低；人员精心，精密制造；其的制造技术满足放心的要求。
山东潍坊精鹰器械有限公司是一家集研发、生产、销售、工程服务于一体的创新型企业。纯蒸汽发生器，设计出6个回程多弯道燃烧室，让燃烧的气体在炉体内增加行程，大大提高热效率。
