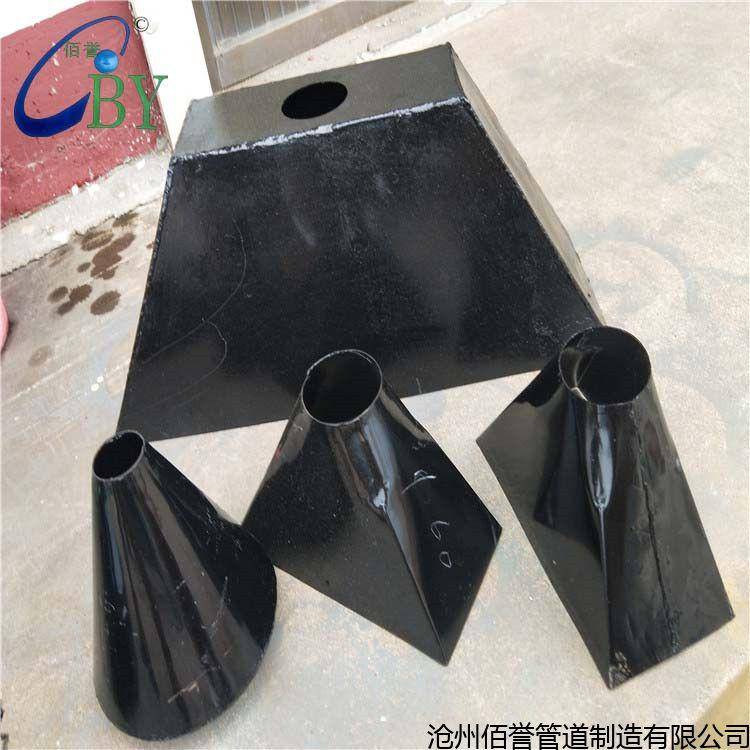

雨水斗 锥形排水方形钢A型漏斗规格齐全 可定做

商品属性

材质碳钢

货号434

产地河北省盐山县

品牌佰誉

型号DN150

壁厚5-50mm

等级I级

直径D**0-DN900

产品规格D**0-DN900,DN100

是否跨境出口*货源否

沧州佰誉管道制造有限责任公司专业生产87GD 2000版火力发电厂汽水管道零件及部件、管道杂项组件

1、疏水管用多级节流孔板，疏水管用三级、四级、六级、八级节流孔板，单级节流孔板，单级节流杆，给水泵再循环多级节流装置；锅炉排气管用疏水盘；
2、汽水管道三向位移指示器；

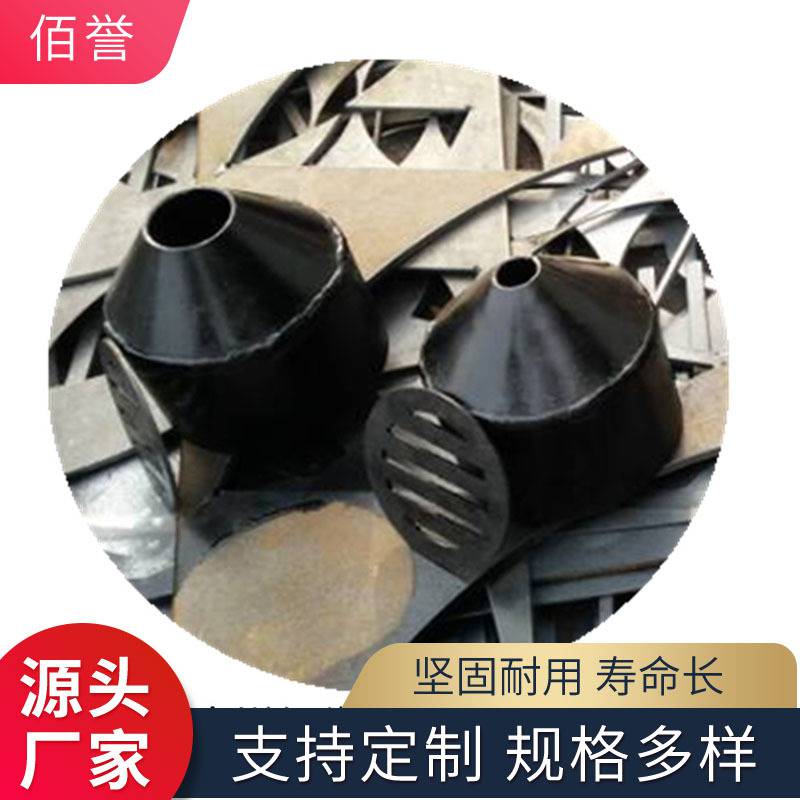

3、排水漏斗、带盖排水漏斗、带盖圆形漏斗、方圆形排水漏斗，圆形漏斗、长方圆形漏斗；
4、蒸汽管道蠕涨测点（MEA）、蒸汽管道自动对心蠕涨测点（MEB）；
5、凝结水泵入口滤网、给水泵进口滤网、给水泵进口滤网（抽出式）；
6、水流指示器（法兰连接、丝扣连接）；油流指示器；Y型过滤器；
7、疏水收集器；
8、串联阀门中间垫圈组件；
9、锅炉排气管用的套筒补偿器；
10、不锈钢波纹补偿器、金属软管、矩形非金属柔性补偿器

波纹补偿器的用途：轴向外压式波纹补偿器主要吸收轴向位移，具有补偿量大、保温性能好、残余介质可以排除等优点。

型号：本公司生产DN32-DN1600，压力级别：0.1Mpa-2.5Mpa

产品轴向补偿量：18mm-400mm

举例：0.6TWY500×8JB

表示：公称通径为500mm，工作压力为0.6MPa(6kg/cm2)波数为8个，不锈钢管连接的轴向型外压式波纹补偿器。

注：疏水口的设置按用户要求。

二、使用说明：

轴向型外压式波纹补偿器主要吸收轴向位移，具有补偿量大、保温性能好、残余介质可以排除等优点。

三、轴向型外压式波纹补偿器对支座作用力的计算：（不考虑温度对补偿量及刚度的修正）

例：一碳钢管路，公称通径500mm，工作压力0.6MPa；介质温度350°C ，环境较低温度-10°C，安装温度为20°C，管线长如图，疲劳破坏次数要求

3000次。要安装一外压补偿器，试计算补偿器对支座的作用力。

解：（1）热变形计算：△L=a·t·L=0.0133×360×30=143.6mm

（2）根据使用条件和热变形计算数据，查样本可选用0.6TWY500×8F，

N=3000次，

X0=192mm Kx=272N/mm。(不做预变形)

（3）A、B管架受轴向力：

内压推力：Fp=100·P·A=100×0.6×3167=190020N

轴向弹力：Fx=Kx·X272×143.6=39059.2N

Fz=Fp+Fx=190020+39059.2=229079N



沧州佰誉管道制造有限公司自成立以来，“以实力**市场，以诚信争取客户”，从而使公司不断成长壮大，效益不断提高，并具有*的生产设备和**的检测手段。我厂追求卓越的企业精神，以高质量的产品，优良的服务，不断提高国内外市场的占有率，几年来产品**全国各地，主要生产的产品有：吸水喇叭口及支架，罩型通气帽，弯管型通气帽，防水套管，排水漏斗，地漏，疏水盘，给水泵进口滤网，给水泵再循环多级节流装置，Y型过滤器，防空帽，防雨帽，管道人孔，矩形保温人孔，圆形保温孔，烟道除灰孔，防爆门，风门，风机进口风箱，煤粉混合器，链轮阀门传动装置，管式阀门传动装置，人孔，风门，弹簧支吊架，阀门套筒，管道附件，锅炉配件执行标准有：GD87.GD2000.74DD.LD2000.04S301.02S403等，也可按客户要求图纸安排生产，以上产品广泛应用于化工，炼油，电力，矿山，冶金，建筑，造船，热力及天然气输送等行业。
    本公司坚持“持之以恒，力求**”的经营理念，注重生产及人力资源的开发，是公司的立足之根；科学的生产工艺，严格的质量管理，**的服务理念，专业的销售方式是公司的发展之本。
    我们本着“以质为本，以诚取信，持续认真”的企业精神与广大用户携手同进。
