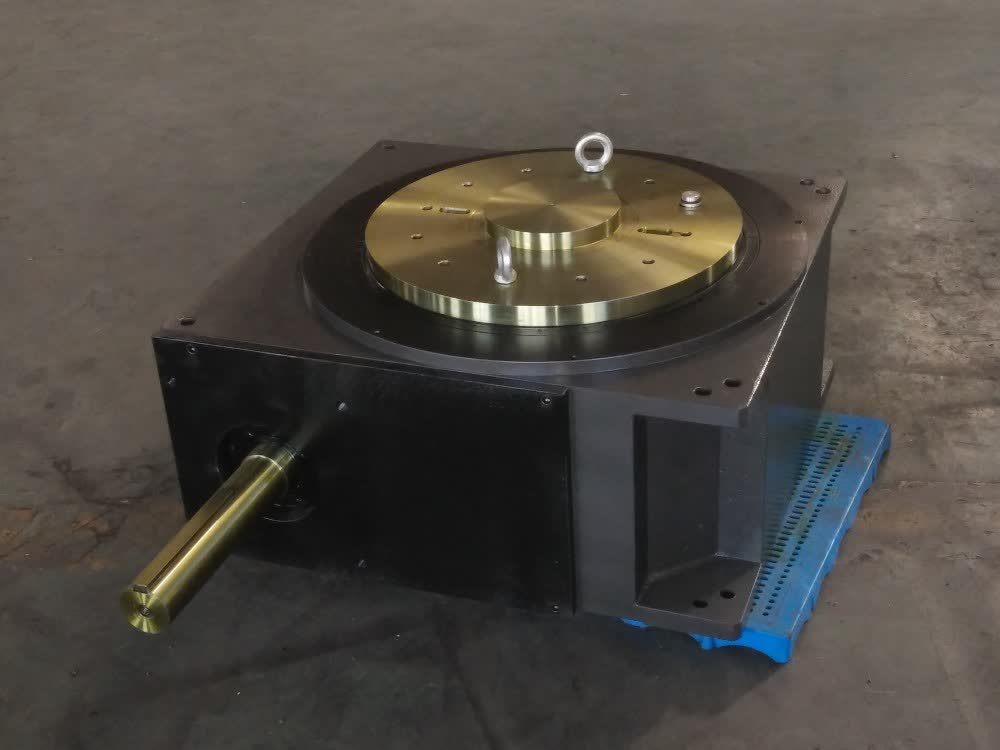

怎么使凸轮分割器带动圆盘在很多自动化机械运用当中，经常会用到凸轮分割器来带动转盘，加工的产品在转盘上面，采用这种方式来在不同的工位上做不同的加工。 如下图，就是一台凸轮分割器配转盘的一个模型图

如果要用凸轮分割器来带动转盘，要做好以下几点考虑：
1、凸轮分割器的载重负荷，要考虑好，不可以超负荷运转；
2、要计算好转盘的工位，也就是凸轮分割器一圈要求走几个工位，并且要考虑好工位之间的距离，这个需要加工产品的大小、形状都有非常大的关系；

3、精度的计算，因为机械配和上肯定会有一定的间隙，如果加工产品的精度要求越高，那对分割器的要求也就要求的越高；
4、速度的要求，转的越快，冲击力也就越大，相对应的精度也会受到非常大的影响。凸轮分割器是带机械自锁功能的，一般情况下是不需要刹车的。并且因为输入的扭矩一般需要的比较大，所以一般一点点惯性是不影响凸轮分割器的精度的，并且如果是使用斯炜达装配好的含电机的套装里也配置了减速器，减速器也带有刹车功能的。

凸轮分割器输入轴，入力轴带动滚子转动后让出力轴传动，如果入力轴不动时，出力轴因为滚子的原因，是动不了的。本身就具有自锁功能。分割器因为有自锁功能，所以精度是非常高的，定位到停止区时分割器精度是非常高的。

在分割器的使用中会出现发热的现象，有一条需要明白的是，任何机械在运动中都会产生热量，如果不是在高温的环境中，常温用手触摸有发烫的感觉，那么，就可以判断是分割器机械运行异常了。
如果发生以上的现象，那么首先要把机器停止，电源等相设施切断，对发生原因进行确认及分析。在排除连接及电机等外部设施正常的情况下，需要对分割器自身进行技术的分析。

1.在高温的环境下，长期不间断的运作是产生发热的原因；
2.分割器的材质，分割器中的凸轮根据材质的不同，那么它的硬度及表面光滑度会影响到凸轮的运转，在使用之初不会体现出来，但时间久了，会因为磨损等原因产生影响；

3.凸轮的加工设备，凸轮的加工精密度，决定了表面的光滑度及顺畅性，加工的粗糙会在使用之初发热的情况较明显。
4.长期的磨损，机械间的磨损是不可避免的，尽管分割器中的凸轮与滚针轴承的摩擦力体现的很小，但是，也会产生金属碎屑；
5.凸轮与滚针的间隙过小，或是无间隙也是造成分割器发热的原因。

总之，分割器的发热原因比较复杂，发生以上现象，建议尽量由分割器的生产厂家进行协助处理。

工位凸轮式间歇机构是自动化机械中常用的一种，根据分割器选型的技术参数，小编为大家作一个全面的选型原理分析。

案例说明，需求参数提供如下：
某厂家需做一个4工位的组装加工系统，采用的是圆盘型的结构，直径500mm,厚度30mm,圆盘所使用的是铝型材，每套加工夹具的重量是5kg/组，工件的重量是每个0.25kg,要求圆盘工位转动的时间为1-1.5秒，采用停电机的方式进行工件的加工。驱动角度可以根据稳定情况，由分割器厂家进行协助设计。
以上是一个典型的四工位凸轮式间歇机构的选型例子，要求使用的是常见的圆盘型旋转系统，从转动的时间来看，系统所要求的旋转速度并不快，即便如此，对于选型中的一些详细的细节仍然需要与客户作进一步的沟通和了解：1.在对工件进行加工时，有没有冲压动作；2.对分割器的外观体积有无的要求；3.采用的是轴输出的形式还是中空输出的形式；4.凸轮分割器用什么电机；5.有无非标型的加工要求。

对以上的参数进行确认核实后，通过选型软件进行运算，结合客户所提供的相关参数及技术选型要求进行分割器型号的计算，要求加工动作也就是分割器停止动作由电机停止的操作来完成，需要在分割器上加装感应装置，以配合客户的使用要求，圆盘工位转动的时间规定为1-1.5秒，那么在设置过程中，以大的时间设计为基准，后期在需求提高的情况下，可以通过提高电机运行速度的情况下，进行时间的调整和改善。经过核算所得出的结论为：70DF-04-270-2R-S3-VW-1，驱动角度选择是270度，大的驱动角度可以保证入力轴在转动中的稳定性。


四工位凸轮间歇机构的精度要求根据行业的使用情况来确定，对于一些电子检测类的，加工的产品比较小，位置偏差要求较低的产品，那么，所选择的凸轮分割器的径向及轴向精度要高一些，从目前国内所加工产品情况来看，大部分在±30秒即可以达到加工的需求,从上面的选型参数来看,旋转的速度是1秒,如果在小于1秒的情况下,运行速度较高的条件,就要对分割器的加工精度进行处理,同时建议,对四工位圆盘在高速条件下,尽量选择一些分割器或进口分割器.
以上是对于四工位凸轮式间歇机构的选型解析,多工位圆盘的重量和直径的大小,也是选择分割器类型的依据,具体对于型号的详细说明会在后续的方案中进行介绍.

什么是分割器的电蚀现象？经过国产分割器厂家的技术人员研究得出，当电流通过入/出力轴时，转动体间因接触产生之火花会对转动体之表面产生微小的腐蚀，从而造成国产分割器凸轮传动中的出力轴与滚珠沟槽产生无法修复之细凹纹，此现象称之为电蚀。即使在少于一伏的电流下，电流突增也会引致电蚀。因此，如果产品有机会接触电流，请确保其绝缘。

长期的电蚀现象会导致国产分割器内部传动件之振动及工作噪音之增强。在连接马达并终加快其实用寿命缩短时，请尽量使用绝缘性高的橡胶联轴器。使用橡胶材质的V型皮带、同步皮带等亦可有效防止电蚀现象的产生。
