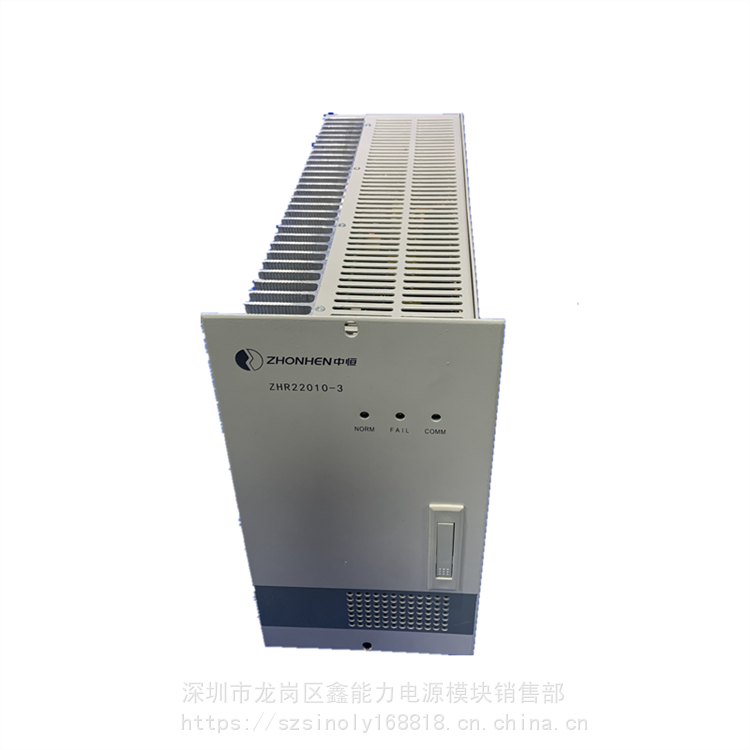

供应ZHR22010-3中恒高频开关电源ZHR22010-3直流屏充电模块高频整流开关电源

ZHR22010-3高频开关电源模块采用电力电子技术和工业控制技术的较新成就开发，其设计了电力电源的应用和维护特点。设计原理采用了较新全桥软开关控制技术，模块采用高可靠性的集散控制系统，内置**的微处理器。优化热设计，具有智能化、高可靠性、高效率、高功率密度、低电磁干扰、体积小等特点，是电力直流电源系统的理想选择。

 · 【模块特点】

o 交流输入电压范围宽，适应能力强。

o 模块具有输入过欠压、输入缺相、输出过流、输出短路、模块过温等完善的保护功能。

o 采用较新全桥移相软开关PWM技术, 克服了传统全桥移相电路环流损耗大、副边二极管工作条件恶劣的缺点。副边二极管实现了软恢复，使模块在很宽的输入电压范围和负载范围内都能获得较高的效率，整机效率接近95%，电磁干扰也大大降低。

o 监控正常及监控故障或者无监控时都可采用硬件自主均流方式，均流抗干扰能力强。模块之间的均流不平衡度可以控制在±5%以内。

o 模块可带电热插拔，便于使用维护。

o 改进的散热设计，散热分布较均匀。

o 采用较完善的电路板防尘、防潮处理。

o 主要元器件采用****产品，整机经过严格的测试和满负荷热老化筛选，有效地提高了模块的可靠性。



· 【模块技术参数】

输入指标

输入电压：323Vac～475Vac，三相三线

频率：45～55Hz

效率：≥94.8%
  输出指标

输出电压范围：ZHR22010-4       198Vdc～264Vdc
稳压精度：≤±0.5%

稳流精度：≤±0.5%

纹波系数：≤±0.1%
  保护特性

缺相保护：半功率输出，告警，可恢复。

输入过欠压保护：告警关机，可恢复。

输出过压保护：告警关机自锁，断电后解锁恢复。

输出过流保护：恒流限压，可恢复。

输出短路保护：输出恒流输出，可恢复。

模块过温保护：告警关机，可恢复。

防雷保护：与电站防雷、机柜防雷配合组成三级防雷保护。


o 机械特性

模块外形尺寸（高×宽×深）： 104mm（W）×376mm（D）×224mm（H）

重量：8kg

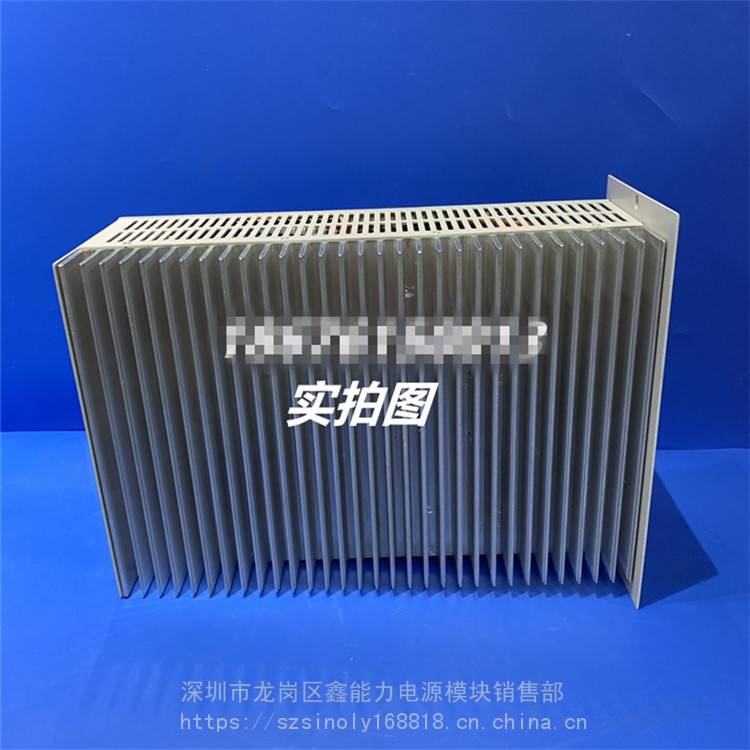

散热：自然冷却

噪声：≤50dB（自冷
