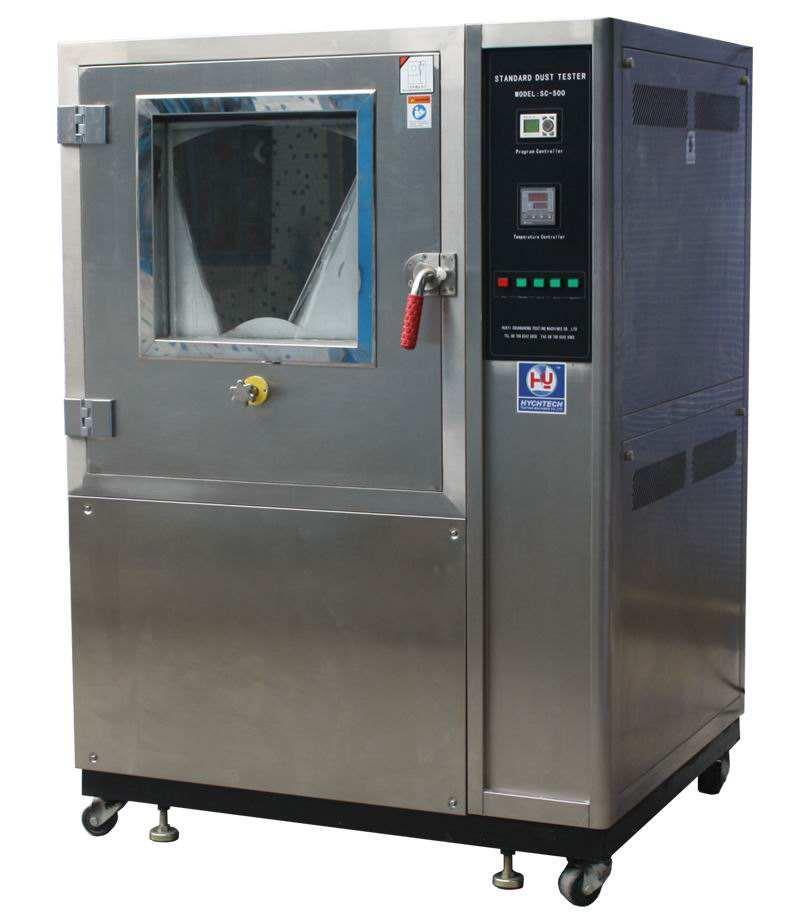

IP67防尘防水试验

IPx 5
方法名称：喷水试验
试验设备：喷嘴的喷水口内径为 6.3mm
试验条件：使试验样品至喷水口相距为 2.5m ～ 3m ，水流量为12.5 L/min （750 L/h)
试验时间：按被检样品外壳表面积计算，每平方米为 1 min （不包括安装面积） 少 3 min

防护等级多以IP后跟随两个数字来表述，数字用来明确防护的等级。 　个数字表明设备抗微尘的范围，或者是人们在密封环境中免受危害的程度。
第二个数字表明设备防水的程度。
数字 位数字——防尘 第二个数字——防水
0 没有防护 没有防护
1 可抵御超过50mm的固体物质。
如：手部意外触摸 可经受垂直落下的水点。
2 可抵御直径超过12mm直径、长度不超过80mm的固体物质。
如：手指 可经受呈15°垂直角的水花的直接喷射。
3 可抵御直径超过2.5mm的固体物质。
如：工具或金属丝 可经受呈60°垂直角的水花的直接喷射。
4 可抵御直径超过1.0mm的固体物质。
如：细小金属丝 可经受任何方向射来的水花——允许有限的进入。
5 防尘，有限进入（无有害堆积物）。 可经受来自任何方向的低压水柱喷射——允许有限的进入。
6 灰尘难以进入，完全防尘。 可经受来自任何方向的强力水柱喷射——允许有限的进入。
7 不适用。 允许短暂放入0.15m—1m深的水中，时间可长达30分钟。
8 不适用。 可经受压力下长期浸泡。

电子测量仪器的防水等级反映了仪器防潮和防尘的能力，特别是对于户外活动中，免不了处于高湿或多尘沙的恶劣环境中，仪器的密封和防水能力对于保证仪器的安全运转 和寿命就至关重要。为此，国际上制订IEC529标准。为了与此相适应，日本工业标准中将电子仪器的防水保护分为10个等级，分别以IPX1、IPX2……表示。IP防护等级分类要求：
IPXX防尘防水等级
防尘等级 (个X表示)
0 ：没有保护
1 ：防止大的固体侵入
2 ：防止中等大小的固体侵入
3 ：防止小固体进入侵入
4 ：防止物体大于 1mm 的固体进入
5 ：防止有害的粉尘堆积
6 ：完全防止粉尘进入
防水等级 (第二个X表示)
0 ：没有保护
1 ：水滴滴入到外壳无影响
2 ：当外壳倾斜到 15 度时，水滴滴入到外壳无影响
3 ：水或雨水从 60 度角落到外壳上无影响
4 ：液体由任何方向泼到外壳没有伤害影响
5 ：用水冲洗无任何伤害
6 ：可用于船舱内的环境
7 ：可于短时间内耐浸水（ 1m ）
8 ：于一定压力下长时间浸水

IP代码由字母“IP”和两个数字组成。个数字是0～6，第二个数字是0～9或者9K:
 IP67:在15厘米到1米深的水中浸泡30分钟，能够防止水的进入。
 IP68:在供应商规定的条件下，持续浸没在水中，能够防止水的进入。
 IP69K:能够承受EN 60529和DIN 40050-9中定义的热蒸气冲刷测试。
这能够提供水压在100 bar(1450 psi)，温度80ºC的防护。压力直接应用在传感器上，以30度的角度递进（0，30，60和90度），在每个角度持续30秒，共120秒（2分钟），能够防止水的进入。
这些IP防护等级往往没有被正确的理解，或者被错误的进行了应用。例如，许多用户认为IP67或者IP68防护等级允许将设备至于水中在规定时间之内的同时，能够正常的工作。事实并非如此，这些防护等级只能保证当设备从水中取出之后，仍然能够正常的运行。
另外一个可能的误解是，满足IP69K意味着自动满足IP67和IP68。其实，IP69K只能够防护冲刷压力，并不适用于浸没在水中的应用。因此，IP69K防护等级往往被用于经常清洗冲刷的应用中，例如酿酒厂，洗车厂和食品饮料厂中，但是并不适合被用于设备完全浸没在水中的场合
