天门粘钢胶

详细说明
 粘钢胶系A、B双组分改性环氧类结构胶，具有粘接力、剪切力强、抗老化、耐介质（酸、碱、水）性能好、抗冲击性能强，常温固化、硬化过程收缩小、施工无流淌、不含挥发性溶剂、以及施工方便等特点。
粘钢胶适用范围：
钢板与混凝土粘贴、钢板与钢板粘接；
改适工程中混凝土构件外部粘贴钢板加固；
土木工程中金属、非金属粘贴；
各种高分子材料（陶瓷、石材、玻璃、木材）的修补和粘结；
幕墙安装，花钢石和瓷砖粘贴；
奥泰利粘钢胶特点：
粘度适中，流动性好、关注方便；
强度高，特别是钢---钢和钢----混凝土的粘接强度；
抗老化、耐介质（酸、碱、水）性能好；
具有良好的韧性和抗冲击能力；
常温固化、硬化过程收缩；
配料比例较宽、固化时间可根据用户需要适当调整；
不含混发性溶液、安全、施工方便；
外观
甲组分：乳红色膏状液体
推荐比例（重量比0
甲：乙=3：1
乙组分：棕红色膏状液体
混合后密度
1.2±0.1g/c
胶体性能
抗拉强度，Mpa
≥30
受拉弹性模量Mpa
≥3.0×103
伸长率％
≥1.3
抗弯强度Mpa
≥45，且呈脆性（碎裂状）破坏
抗压强度Mpa
≥65
粘接能力
钢—钢拉伸抗剪强度，Mpa
≥15
钢—钢不均匀扯离强度，KN/m
≥16
钢—钢粘接抗拉强度，Mpa
≥33
与混凝土正拉粘结强度，Mpa
≥2.5且混凝土内聚破坏
抗老化性能
人工2000h抗湿热老化（钢---钢剪切强度下降率）
≤10％
抗老化性能（5--45）
操作时间/分钟
20---90
固化时间/小时
3---7
注意事项：
清楚旧混凝土粘贴面上的浮沉、尘土、油渍、污垢；若表面有蜂窝、裂缝，应进行修补、找平。
打磨后使露出结构本体，并用布擦净，对钢板的粘结面进行夹带、除锈处理；粘结面打磨后应显露金属光泽。
配胶应严格按照比例称量配比，充分搅拌不得有沉淀色差，容器内应清洁，不应有灰尘、水分和柚子混入，必须采用机械搅拌，以保证甲乙组分混合均匀。
调配好的胶料应立即使用，涂胶时，水平粘贴应中间厚边缘薄，竖向粘贴应上厚下薄，应无漏抹；
钢板粘贴后即加压固定，直至钢板周边同时挤出胶液为止；
钢板加压不得中途局部减压，经过24小时后可卸压，3天后可受力使用；
粘贴加固化卸压后应做好防锈防腐处理
粘钢板固化后，应进行密实度检验，可用小锤轻击钢板，从影响确定有效面积，密实度达到有关规定。
 粘钢结构胶包装与说明：
包装：甲组份30kg/桶；乙组分10kg/桶
储存期：半年（储存温度30℃以下，阴凉处）

粘钢胶?
B?添加义项?
?
SHB-粘钢结构胶系A、B双组分改性环氧类结构胶，具有粘接力、剪切力强、抗老化、耐介质(酸、碱、水)性能好、抗冲击性能强，常温固化、硬化过程收缩小、施工无流淌、不含挥发性溶剂、以及施工方便等特点。
基本信息
?
中文名称
?
粘钢胶
?
?
优势
?
粘接力、剪切力强
?
?
适用范围
?
钢板加固，建筑材料的粘接
?
?
?
包装
?
塑料桶包装
?
?
规格
?
20kg/组
?
?
用量
?
每平方米5-7kg左右
?
目录    1SHB粘钢结构胶
2粘钢胶    3施工步骤
4维护注意事项
折叠SHB粘钢结构胶
适用范围
1.改造工程中混凝土构件外部粘贴钢板加固。
2.土木工程中各种建筑材料的自粘和互粘。
固化时间
基材温度(℃)    5    15    25    35
安装时间(min)    ≥60    ≥45    ≥30    ≥20
固化时间(h)    90    72    48    24
技术参数
物理性能    外观    A组分    粘稠液体
        B组分    粘稠液体
    粘度Pas    A组分    15~25
        B组分    5~15
力学性能    内聚抗压强度    25℃3天    ≥50
    内聚抗拉强度MPa    25℃3天    ≥25
    钢-钢粘接抗剪强度MPa    25℃3天    ≥20
    钢-钢粘接抗拉强度MPa    25℃3天    ≥25
    钢-混凝土抗剪强度    25℃3天    C30混凝土破坏
耐久性能    钢-混凝土抗拉强度MPa    25℃3天    ≥3.0(C30混凝土破坏)
    人工老化抗剪强度    2000h    强度下降≤10%
使用方法
粘钢加固施工要点:
混凝土及钢板表面处理→加固构件卸荷→配制SHB-粘钢结构胶→涂胶、粘贴→固定、加压→固化→卸支撑→质量检验→防腐、封闭处理
包装规格
塑料桶包装
20kg/组
结构胶
结构胶指强度高(压缩强>65MPa,钢-钢正拉粘接强度>30MPa，抗剪强度>18MPa),能承受较大荷载,且耐老化、耐疲劳、耐腐蚀，在预期寿命内性能稳定，适用于承受强力的结构件粘接。
非结构胶强度较低、耐久性差，只能由于普通、临时性质的粘接、密封、固定，不能用于结构件粘接。
建筑工程使用年限一般在50年以上，构件承受较大复杂应力，直接关系人员的生命、财产安全，粘接胶种应采用结构胶。
在工程中结构胶应用广泛，主要用于构件的加固、锚固、粘接、修补等;如粘钢，粘碳纤维，植筋，裂缝补强、密封，孔洞修补、道钉粘贴、表面防护、混凝土粘接等
截止2012国内使用的结构胶基本上都是国外进口的，国内也有生产，如果要投资生产结构胶，投入还是比较大的，要有反应釜、研磨机、万能试验机、老化试验箱、拉力计等先进的生产、检测设备。
折叠粘钢胶
折叠特点
MT-101粘钢胶
产品类型:结构加固补强材料
产品名称: MT-101粘钢胶
产品编码: MT-101
产品特点: MT-建筑结构胶为溶剂类、双组份、内聚反应型结构补强材料。甲组份和乙组份分别储存，使用时按照甲组份:乙组份=2:1的比例充分混合均匀即可。具有不影响建筑物使用空间，不改变结构件外型，连接处受力均匀，内聚、粘结和剪切强度较高，耐老化，及疲劳性能优良等特点。在同一工程中，根据施工习惯MT-101粘钢胶和MT-102植筋胶具有相互通用性。种类齐全，特有低温(-5 ~ -10℃)情况下可正常固化的冬期结构胶，保证冬季正常施工。
折叠用途
MT-101粘钢结构胶为膏状，具有状态较稀，流平性好的特性，主要用于混凝土构件、砖石构件和钢构件对钢板的粘结加固，幕墙安装;大理石、花岗岩、瓷砖等的粘结安装;混凝土构件及钢构件表面的修补与粘结。
折叠性能
主要技术性能指标
组 份 甲、乙双组份 耐温性(℃/Mpa) 80/18
胶体自身强度 (Mpa) 抗压 70 混合后密度(g/cm) 1.4 ~ 1.6
抗拉 20 推荐比例(重量比) 甲:乙=2:1
弹性模量 1.2x10? 操作温度(℃) -5 ~ 40
钢-钢粘结强度 (Mpa) 抗剪 22 操作时间(min) 20 ~ 40
拉伸 35
钢-砼粘接强度 C60混凝土破坏 固化时间(h) 25℃ 3 ~ 6
5℃ 12~36
90天耐湿热老化钢-钢抗剪强度降低百分率 <10% 耐水性(100℃煮) (h/Mpa) 72/16
该产品各项性能指标均符合《混凝土结构加固设计规范》(GB50367-2006)中A级胶要求
工艺流程: 混凝土和钢板表面处理→胶体配制→ 粘结→ 加压固定→ 钢板表面防腐处理
折叠说明
使用说明
1. 配胶:现将MT建筑结构胶的甲、乙两组份分别搅匀后，再按照甲组份:乙组份=2:1 (重量比)的比例混合搅拌均匀，即可使用。
配胶注意事项
(1) 温度较低时，要将甲、乙组份在60-80℃的温水锅(桶)中温化，以降低其粘度。(2) 甲、乙组份要分别用容器取得，先取甲组份2份放入准备好的容器中，再取乙组份1份放入，搅拌均匀。 2. 粘钢:将被粘结钢板的粘结面处理干净，在干燥环境下将胶涂匀，接触、压下、固定粘结物。 3. 固化:本品适宜在60℃以下施工环境使用，常温下初凝时间1.5小时。常温一天完全固化，负温、潮湿环境下也能固化，固化时间适当延长。
施工要点
施工前应根据环境、温度、工艺等综合情况试验调制优秀配方。用金刚片打磨混凝土表面，直至露出沙石新面层，再将灰尘清洗干净。钢板表面清除油污，再打磨粗糙并清洗。混凝土和钢板每间距500~1000mm钻孔，粘上钢板后用螺栓固定加压。
包装、参考用量以及储存期
甲:20kg/桶 乙:10kg/桶 25℃ 混凝土基面平整 5~7kg/㎡ 保质期:十二个月
折叠施工步骤
施工流程
混凝土和钢件表面处理→固定构件的选择及制作→配制粘钢型建筑结构胶→涂敷胶粘剂及粘贴钢板→固定、加压、固化→拆除固定加压构件→质量检验→表面防护、防腐处理→交工验收
施工工序
①粘接面处理:混凝土表面用角磨机打磨直至露出新面，并将灰尘清除干净;钢板用角磨机打磨粗化。
②固定构件的制备:根据加工工艺要求和不同部位的粘贴情况，选择不同的固定方法。
③调胶:首先将A、B组份分别搅拌均匀，然后再把A、B两组份按重量比4:1倒入容器，用电动搅拌器或其它棒材进行匀速搅拌，直到呈色一致为止，一般一次调胶以6-10kg为宜。④粘接:把搅拌均匀的胶，涂刮到被粘物表面,一般胶层厚2mm，中间厚两边薄，然后进行粘接并加压，使胶从四周溢出。24小时后，可卸出加压和固定设施。
⑤对被粘物及施工质量进行检查，进行表面防腐处理和其它的修饰处理。
用量
配合比:A:B=4:1。
用量:每平方米5-7kg左右。
折叠维护注意事项
1.粘钢胶粘贴面是否按要求处理、胶配比是否准确、是否搅拌均匀、胶层是否均匀、密实决定了粘钢胶粘贴效果的好坏。
2.粘钢构造措施需满足《混凝土结构加固设计规范GB50367-2006》的有关规定。
3.粘钢胶添加了纳米防沉材料，但每次使用前检查包装桶内胶有无沉淀是良好的习惯，若有沉淀，用细棍重新搅拌均匀即可。
4.推荐的搅拌时间应予以保证，冬季施工并应再延长3分钟。A、B胶配胶工具不得混用。包装桶内一次用不完的胶注意重新盖严密封储存。
5.粘钢胶施工场所平均温度低于0℃，可采用碘钨灯、电炉或水浴等增温方式对胶使用前预热至30∽50℃左右使用，应注意不得让水混入桶内。施工场所平均温度低于-5℃，建议对粘钢胶粘贴部位也加温0℃以上，并维持24小时以上。
6.粘钢胶胶完全固化后为级材料，但未固化前的粘钢胶个别组分对皮肤、眼睛有刺激性，而且粘钢胶胶固化后也不易清除，所以施工人员应注意适当的劳动保护，如配备安全帽、工作服、手套等。人体直接接触粘钢胶应用清水冲洗干净。
7.周围环境温度越高，每次配粘钢胶胶量越大，可操作时间越短。预估适用期内的每次配粘钢胶量，以避免不必要的浪费。

环氧树脂粘钢胶



环氧树脂粘钢胶有哪些特点？


答：1、强度高，特别是“钢-钢”粘接抗剪强度及“钢-混凝土”粘接抗剪强度高。
2、耐老化、耐酸碱性能好。
3、具有良好的韧性及抗冲击性能。
4、该胶不含挥发性溶剂，固化后收缩率低。收缩率可降到1%以下，粘接件的尺寸稳定性好。
5、适用期较长，使用方便、。
环氧树脂粘钢胶应用范围有哪些？
答：1、应用于粘贴梁、柱等各种预制构件。
2、应用于各种构件裂纹的加固施工。
3、应用于粘接钢板与梁表面的加固施工，以提高负载能力。
4、应用于托架、楼梯、人行道边石等有关建筑构件、建筑材料、装修材料的粘接施工。

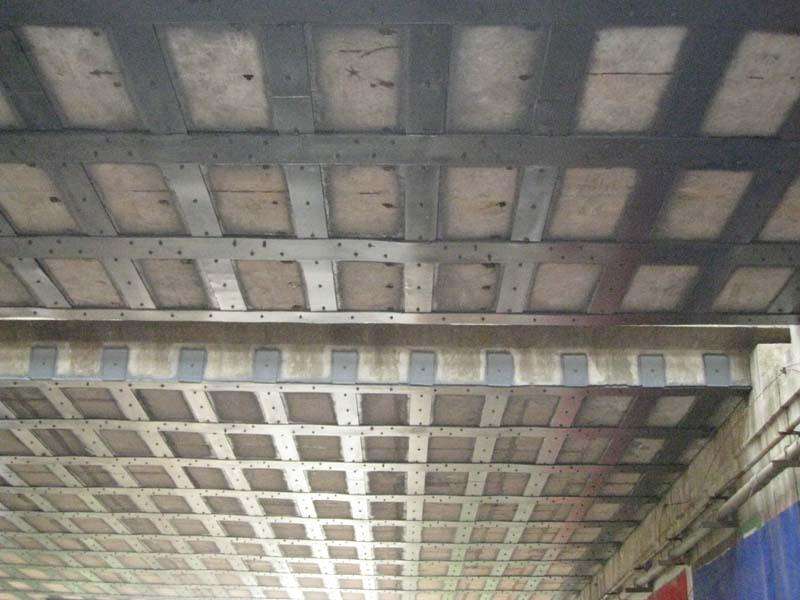

粘钢加固原理是通过环氧胶粘剂与混凝土构件粘接，使钢板与构件共同受力提升承载能力。根据我们卡本多年的施工经验，整理出了详细的施工流程。
施工工艺流程：施工准备-表面处理-固定构件的制备-配置粘钢胶-涂敷胶粘剂及粘贴钢板-固定、加压-质量检验-防腐处理
施工方法
(一)施工准备
1、应认真阅读设计施工图;
2、应根据施工现场和施工加固构件的实际情况，拟定施工方案和施工计划;
3、应对所使用的结构胶粘剂、钢板、机具等做好施工前的准备工作。
(二)表面处理
1、应清除被加固构件表面的夹杂、蜂窝、麻面、起砂、腐蚀等混凝土缺陷，露出混凝土结构层，并修复平整。对较大的孔洞、凹陷、露筋等部位，在清理干净后，应采取粘接能力强的修复材料进行修补;
2、应按照设计要求对裂缝进行灌注或封闭处理;
3、被粘贴的混凝土表面应打磨平整，除去表层浮浆、油污等杂质，直至完全露出混凝土结构面。粘贴所使用的钢材也需要进行打磨，打磨面越粗糙越好;
4、混凝土表面应清理干净并保持干燥。
(三)固定构件的制备
1、根据加工工艺要求和不同部位的粘贴情况，选择不同的固定方法;
2、可以选择使用膨胀锚栓、化学锚栓等机械加固;
3、也可以选择使用外力加压的方式进行固定。
(四)配制粘钢胶
1、按照胶粘剂生产厂家提供的工艺条件配制粘钢胶;
2、首先将A、B组份分别搅拌均匀，然后再把A、B两组份按照2:1的比例倒入容器，用电动搅拌器或其它棒材进行匀速搅拌，直到呈色一致为止，一般一次调胶重量以
6-10kg为宜。
(五)涂敷胶粘剂及粘贴钢板
1、把搅拌均匀的胶，涂抹到被粘物表面;
2、一般情况下胶层厚2mm，中间厚两边薄;
(六)固定、加压
1、粘贴完成之后立即进行加压;
2、根据所选择的加压方式采取不同的加压方法;
3、加压过程中，使胶液从钢材四周不停的溢出;
4、24小时后，可卸出加压和固定设施。
(七)质量检验
1、施工完毕后，可以采用小锤轻轻敲击的方法进行检查;
2、锚固粘钢面积不得小于90%;
3、非锚固区粘钢面积不得小于70%。
(八)防腐处理
1、清理钢板余胶至原钢材面;
2、先刷一道防锈漆，待干后，再刷第二道防锈漆;
3、有防火要求,按规定涂刷防火涂料。
(九)施工安全和注意事项
1、结构胶粘剂应密封储存，远离火源，避免阳光照射;
2、胶粘剂的配制和使用场所应保持通风良好;
3、现场施工人员应采取有效地劳动保护措施;
4、施工现场应配备消防器材，并有专人负责现场安全。


粘钢加固工艺已相对成熟，而影响粘钢效果的粘钢胶不容忽视。万吉粘钢胶作为粘钢加固的结构胶，通过了工程结构加固材料安全性鉴定，通过了检测，高触变性，易于施工。多重质量**，为您解决了后顾之忧，做的都是放心工程。具体粘钢加固方法及产品问题也可随时咨询万吉建业
用量，粘钢胶使用方法，粘钢胶价格，3、非锚固区粘钢面积不得小于70%。，粘钢：。3、用于粘接钢板与梁表面的加固施工，以提高负载能力。。(14)提高楼面荷载加固，②固定构件的制备：根据加工工艺要求和不同部位的粘贴情况，选择不同的固定方法。，组 份 甲、乙双组份 耐温性（℃/Mpa） 80/18，推荐比例(重量比)：甲：乙=2：1，(17)截柱加固。

我们大家应该都知道，现在的建筑施工是社会上的一大工程，因为人们自身或者社会的需要，现在很多的空地都被建设成了楼房，相信大家也都多多少少的了解在建筑施工方面，会用到很多的材料，其中就有一个是粘钢胶，顾名思义就是用来粘连固定一些钢结构的，但是关于粘钢胶配方的一些细节问题，我们大家可能并不了解。下面我就给大家详细讲解下粘钢胶配方及相关知识。粘钢胶特点
粘钢胶，常常用在建筑工程领域的一些硬度较大的结构件的粘结、加固、修补。粘钢胶的特点有粘性强、耐酸碱性不错、耐老化、抗疲劳性能优越、抗冲击性强、、无挥发、使用寿命长、使用便利方便、性能稳定。
粘钢胶用量
粘钢胶用量设计规范要求是：3mm~5mm。
粘钢胶配方
粘钢胶的主要技术性能指标：
组份：甲、乙双组份
耐温性(℃/Mpa)：80/18
胶体自身强度(Mpa)：70
混合后密度(g/cm)1.4-1.6
推荐比例(重量比)：甲：乙=2：1
弹性模量：1.2x10
操作温度(℃)：-5-40
钢粘结强度(Mpa)：抗剪22
操作时间(min)：20-40。
工艺流程：
混凝土和钢板表面处理→胶体配制→粘结→加压固定→钢板表面防腐处理。
配方处理：
现将建筑结构胶的甲、乙两组份分别搅匀后，再按照甲组份：乙组份=2：1(重量比)的比例混合搅拌均匀，即可使用。
配胶注意事项：
(1)温度较低时，要将甲、乙组份在60-80℃的温水锅(桶)中温化，以降低其粘度。
(2)甲、乙组份要分别用容器取得，先取甲组份2份放入准备好的容器中，再取乙组份1份放入，搅拌均匀。
粘钢：
将被粘结钢板的粘结面处理干净，在干燥环境下将胶涂匀，接触、压下、固定粘结物。
固化：
本品适宜在60℃以下施工环境使用，常温下初凝时间1.5小时。常温一天完全固化，负温、潮湿环境下也能固化，固化时间适当延长。
粘钢胶适用范围
1.改造工程中混凝土构件外部粘贴钢板加固。
2.土木工程中各种建筑材料的自粘和互粘。

 北京普莱纳新技术有限公司主要经营范围：灌浆料系统，高铁建设系统，道桥防护系统，结构加固系统，矿用安全系统，工业地坪系统，防水堵漏系统，防腐阻锈系统，功能涂料系统，特性砂浆系统，砼外加剂系统，界面剂，混凝土保护系统。
公司遍及北京、天津、山东、山西、陕西、内蒙、江苏等全国二十多个省、市、自治区。产品广泛应用于冶金、电力、石化、轻工、工民建**工程等诸多行业的结构加固、设备安装、保温防水、海工阻锈防腐等近千个及省、市重点工程。产品以优良的品质、合理的价位、良好的使用效果、完善的售后服务，深受***，备受用户青睐。
普莱纳特种建材的*员，为建筑而生
