一文秒懂什么是油浸式变压器？
在电力系统的送变配电过程中，变压器是一种重要的电气设备。不管是工业企业，还是商场、写字楼、居民小区，处处都可以见到变压器的身影，变压器在电力行业中的作用无比重要，作为电力从业者，关于变压器的知识你必须了解，下面是我为大家总结的关于变压器的2条常识，读完你会对变压器有全新的认识。
变压器的原理

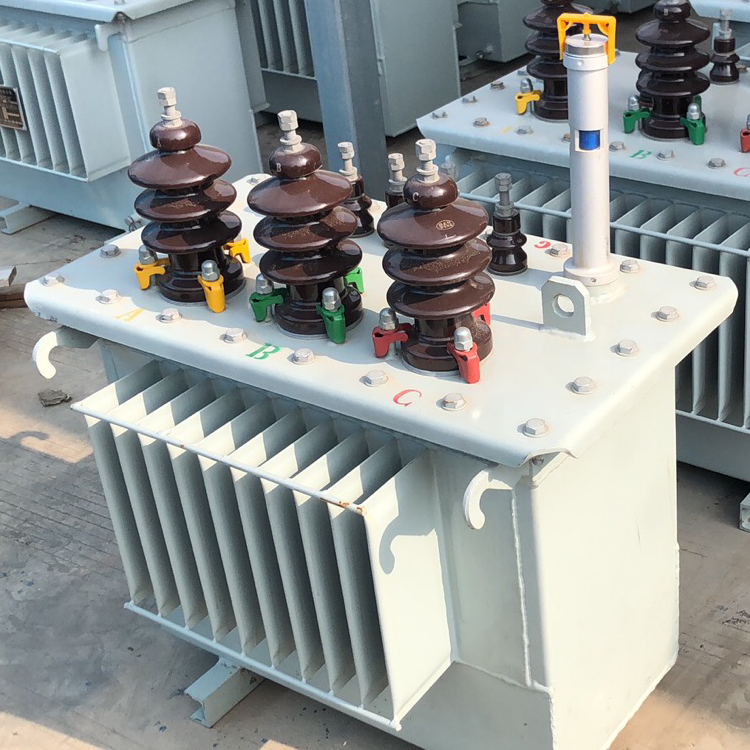

变压器是利用电磁感应的原理来改变交流电压和电流的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）。 下图是几种不同外形的变压器
一文秒懂什么是油浸式变压器？
变压器的作用有哪些？
变电压：提高或降低电压，将发电机发现出的前经过升压、输送、降压过程，将电压变换成居民或工业使用的电压等级。
变电流：变电压的同时改变电流的大小
隔离：将用户系统和供电系统进行隔离，起到缩小事故范围的作用。
电力变压器有哪些类型？
油浸式变压器：用变压器油作为绝缘介质和冷却介质的变压器，铁芯和线圈全部浸在绝缘油中。
干式变压器：铁芯和线圈用环氧树脂材料浇铸，起到绝缘作用。
非晶合金变压器：今年才研制出来的新型变压器，采用非晶合金材料作为绝缘介质，耐温性能好。
一文秒懂什么是油浸式变压器？
变压器部件是由哪些部分组成的？
器身主体：包括铁心、绕组、绝缘支撑
调压装置：即分接开关，（有载调压装置和无励磁调压）
油箱及片形散热器（翅膀）、套管
安全装置：吸湿器、气体继电器、滤油机和温度测量仪表等。
变压器油作用
绝缘作用：变压器油具体很强的绝缘性能，将绕组与外壳之间产生绝缘强度。常见有DB5和DB45型。
散热作用：变压器油根据受热上升原理在器身内和片形散热器间自然循环，通过散热器将热量散出，保持线圈的温度不会太高。
消弧作用：在操作有载调压装置时，分接开关打开时会产生弧光，变压器油能将弧光熄灭，起到保护作用。
储油柜（油枕）的作用是什么？
油枕（储油柜）装在油箱的斜上方，有油管和油箱相通。当变压器油的体积随油温变化而膨胀缩小时，油枕起着储油和 补油的作用。防止油和空气接触而被氧化和受潮。油枕上装有油标管，有的还装有液位指示，用以观察油位的变化。
一文秒懂什么是油浸式变压器？
什么叫有载调压？
有载调压是变压器在带负荷运行时能通过转换分接头档位而改变电压的一种调压方式
变压器在运行中有哪些损耗？
变压器损耗有：空载损耗（铁损）：铁芯涡流产生的损耗，
负载损耗（铜损）：绕组的电阻发热产生的损耗。
变压器型号的表示方法：以图为列讲解
基本型号：S
设计序号或性能水平代号：11
额定容量：500KVA
高压侧电压：10KV
铭牌上主要技术数据
变压器一二次额定电压，额定容量，接线组别，一次、二次额定电流，变阻抗电压，分接开关调整电压范围、使用环境条件、变压器油的型号及重量等。
吸湿器（呼吸器）的作用
由于变压器在运行中温度会随时变化，导致变压器内部的油位升高或降低,必须将气体排出，否则压力会升高；可以理解为呼吸的年过程，在此过程中起到防止油和空气直接接触劣化的作用。
在油的呼气通道上加装硅胶罐，变压器呼吸通过硅胶，排出的水分被吸收，水分到一定程度，硅胶的颜色会由蓝变红，此时需更换硅胶。图中所示
什么是瓦斯继电器？作用是什么？
瓦斯继电器（又称气体继电器）是变压器所用的一种保护装置，装在变压器的储油柜和油箱之间的管道内，利用变压器内部故障而使油分解产生气体或造成油流涌动时，使气体继电器的接点动作，并通过内部电气常开触点发出“重瓦斯‘跳闸信号，和“轻瓦斯”’报警信号给值班人员，提醒变压器已经不正常或故障。

1、构造
三相油浸式变压器的**部份是由闭合铁芯和套在铁芯柱上的绕组组成。此外，还有油箱、储油柜、套管、呼吸器、防爆管、散热器、分接开关、瓦斯继电器、温度计、净油器等。
(1)　铁芯
铁芯是变压器的磁路部分。为了减小铁芯中的磁滞与涡流损耗，铁芯由0.35mm～0.5mm厚的硅钢片叠成，硅钢片表面涂有绝缘漆或利用表面氧化膜使片间彼此绝缘。三相变压器的铁芯中直立部分叫铁芯柱，在柱上套着变压器的低压绕组和高压绕组；水平部分叫铁轭，用来构成闭合磁路。
(2)　绕组
绕组又叫线圈，是变压器的电路部分，分为原、副两种绕组。其中与电源连接的绕组叫原绕组，与负载连接的绕组叫副绕组。原、副绕组都是用包有高强度绝缘物的铜线或铝线绕成的。三相变压器的每一相原、副绕组都制成圆筒形套在同一铁芯柱上，匝数少的低压绕组套在里面靠近铁芯，匝数多的高压绕组套在低压绕组的外面。这样放置是因为低压绕组对铁芯绝缘比较容易。低压绕组和铁芯之间及高压绕组和低压绕组之间都用绝缘材料做成的套筒隔离，把它们可靠地绝缘起来。为了便于散热，在高、低绕组之间留有一定的间隙作为油道，使变压器油能够流通。
(3)　油箱
油箱是变压器的外壳，铁芯、绕组都装在里面，并充满变压器油。对于容量比较大的变压器，在油箱外面装有散热片或散热管。
变压器油是一种绝缘性能良好的矿物油，它有两个作用：一是绝缘作用，变压器油的绝缘性能比空气好，绕组浸在油里可以提高各处绝缘性能，并且避免和空气接触，预防绕组受潮；二是散热作用，利用油的对流，把铁芯和绕组产生的热量通过箱壁和散热管散发到外面。变压器油以它的凝固点不同分为10号、25号、45号三种规格，它们的凝固点分别为－10℃、－25℃、－45℃，一般根据当地气候条件予以选用。
(4) 储油柜
储油柜俗称油枕，为一圆筒行容器，横放于油箱上方，用管道与变压器的油箱连接，储油柜的体积一般为油箱体积的10%左右。该储油柜为式储油柜，将储油柜内的油与外界空气隔绝开。当变压器油热胀时，油由油箱流向储油柜；当变压器油冷缩时，油由储油柜流向油箱。储油柜有两个作用：一是当变压器油的体积随着油温的变化而膨胀或缩小时，储油柜起储油和补油的作用，保证油箱内充满油及铁芯和绕组浸在油内；二是可以减小油面与空气的接触面积，防止变压器油受潮和变质。
储油柜的油位显示采用连杆式铁磁油位计，以观测油面的高低，当由于渗漏等原因造成油量不足时，应及时注油加以补充。油位计上刻有油温在－30℃、＋20℃和＋40℃时的油面高度标准线，作为装油的标准。油位标上＋40℃表示安装地点变压器在环境温度为＋40℃时满载运行中油位的限额线，油位不得**过此线；＋20℃表示年平均温度为＋20℃时满载运行时的油位高度；－30℃表示环境为－30℃时空载变压器的油位线，不得**此线，若油位过低，应加油。油枕上装有呼吸孔，使油枕上部空间和大气相通。变压器油热胀冷缩时，油枕上部的空气通过呼吸孔出入，油面可以上升或下降，防止油箱变形或损坏。
(5)　套管
变压器绕组引出线通过导杆与外电路相连，套管是导杆与箱盖之间的绝缘体，它起着绝缘和固定导杆的作用。套管有高压套管和低压套管两种。
(6) 防爆管
防爆管安装在变压器箱盖上，当变压器内部发生剧烈的突发性故障时，油箱内的压力将迅速升高，为防止因压力过分升高而引发油箱爆炸事故。动作后即释放箱体内部压力并接通触头报警或跳闸。
(7)　瓦斯气体继电器
利用法兰将瓦斯继电器安装在储油柜与变压器油箱盖的连接管之间，运行中瓦斯继电器充满油，当变压器内部发生轻微故障而产生气泡时，它们会首先聚集在瓦斯继电器的上部空间，并迫使油面下降，使上开口杯失去浮力自身质量加重，从而反向偏转，使磁铁靠近干簧管动作。下接点挡板式原理相同。

油浸式变压器故障分析
1、焊接处渗漏油
主要是焊接质量不良，存在虚焊，脱焊，焊缝中存在针孔，砂眼等缺陷，油浸式变压器出厂时因有焊药和油漆覆盖，运行后隐患便暴露出来，另外由于电磁振动会使焊接振裂，造成渗漏。对于已经出现渗漏现象的，首先找出渗漏点，不可遗漏。针对渗漏严重部位可采用扁铲或尖冲子等金属工具将渗漏点铆死，控制渗漏量后将治理表面清理干净，多采用高分子复合材料进行固化，固化后即可达到长期治理渗漏的目的。
2、密封件渗漏油
密封不良原因，通常箱沿与箱盖的密封是采用耐油橡胶棒或橡胶垫密封的，如果其接头处处理不好会造成渗漏油故障。有的是用塑料带绑扎，有的直接将两个端头压在一起，由于安装时滚动，接口不能被压牢，起不到密封作用，仍是渗漏油。可用福世蓝材料进行粘接，使接头形成整体，渗漏油现象得到很大的控制；若操作方便，也可以同时将金属壳体进行粘接，达到渗漏治理目的。
3、法兰连接处渗漏油
法兰表面不平，紧固螺栓松动，安装工艺不正确，使螺栓紧固不好，而造成渗漏油。先将松动的螺栓进行紧固后，对法兰实施密封处理，并针对可能渗漏的螺栓也进行处理，达到完全治理目的。对松动的螺栓进行紧固，必须严格按照操作工艺进行操作。
4、螺栓或管子螺纹渗漏油
出厂时加工粗糙，密封不良，油浸式变压器密封一段时间后便产生渗漏油故障。采用高分子材料将螺栓进行密封处理，达到治理渗漏的目的。另一种办法是将螺栓（螺母）旋出，表面涂抹福世蓝脱模剂后，再在表面涂抹材料后进行紧固，固化后即可达到治理目的。
5、铸铁件渗漏油
渗漏油主要原因是铸铁件有砂眼及裂纹所致。针对裂纹渗漏，钻止裂孔是消除应力避免延伸的方法。治理时可根据裂纹的情况，在漏点上打入铅丝或用手锤铆死。然后用丙酮将渗漏点清洗干净，用材料进行密封。铸造砂眼则可直接用材料进行密封。
6、散热器渗漏油
散热器的散热管通常是用有缝钢管压扁后经冲压制成在散热管弯曲部分和焊接部分常产生渗漏油，这是因为冲压散热管时，管的外壁受张力，其内壁受压力，存在残余应力所致。将散热器上下平板阀门（蝶阀）关闭，使散热器中油与箱体内油隔断，降低压力及渗漏量。确定渗漏部位后进行适当的表面处理，然后采用福世蓝材料进行密封治理。
7、瓷瓶及玻璃油标渗漏油
通常是因为安装不当或密封失效所制。高分子复合材料可以很好的将金属、陶瓷、玻璃等材质进行粘接，从而达到渗漏油的根本治理。
冷却方式
油浸式电力变压器在运行中，绕组和铁芯的热量先传给油，然后通过油传给冷却介质。油浸式电力变压器的冷却方式，按容量的大小，可分为以下几种：
1．自然油循环自然冷却（油浸自冷式）
2．自然油循环风冷（油浸风冷式）
3．强迫油循环水冷却
4．强迫油循环风冷却
正常使用条件
1．海拔不**过1000m 户内或户外
2．环境气温+40℃日平均温度+30℃
3．年平均温度+20℃ 气温-25℃
4．根据用户要求可提供在特殊使用条件下运行的变压器
执行标准编辑
a、GB1094.1～2-1996，GB1094.3,.5-2003电力变压器；
b、GB/T6451-2008 三相油浸式电力变压器技术参数和要求。
故障分析
变压器在运行中常见的故障有绕组、套管和分接开关及铁芯、油箱及其它附件的故障等。
绕组故障
主要有匝间短路、绕组接地、相间短路，断线及接头开焊等。
套管故障
变压器套管积垢，在大雾或小雨时造成污闪，使变压器高压侧单相接地或相间短路。
严重渗漏
变压器运行渗漏油严重或连续从破损处不断外溢以致油位计已看不到油位，此时应立即将变压器停用进行补漏和加油，引起变压器渗漏油的原因有焊缝开裂或密封件失效，运行中受到震动外力冲撞油箱锈蚀严重而破损等。
分接开关
常见的故障有分接开关接触不良或位置不准，触头表面熔化与灼伤及相间触头放电或各分接头放电。
过电压
运行中的变压器受到雷击时，由于雷电的电位很高，将造成变电压器外部过电压，当电力系统的某些参数发生变化时，由于电磁振荡的原因，将引起变压器内部过电压，这两类过电压所引起的变压器损坏大多是绕组主绝缘击穿，造成变压器故障。
铁芯
铁芯的故障大部分原因是铁芯柱的穿心螺杆或铁芯的夹紧螺杆的绝缘损坏而引起的。
渗漏油
变压器油的油面过低，使套管引线和分接开关暴露于空气中，绝缘水平将大大降低，因此易引起击穿放电。

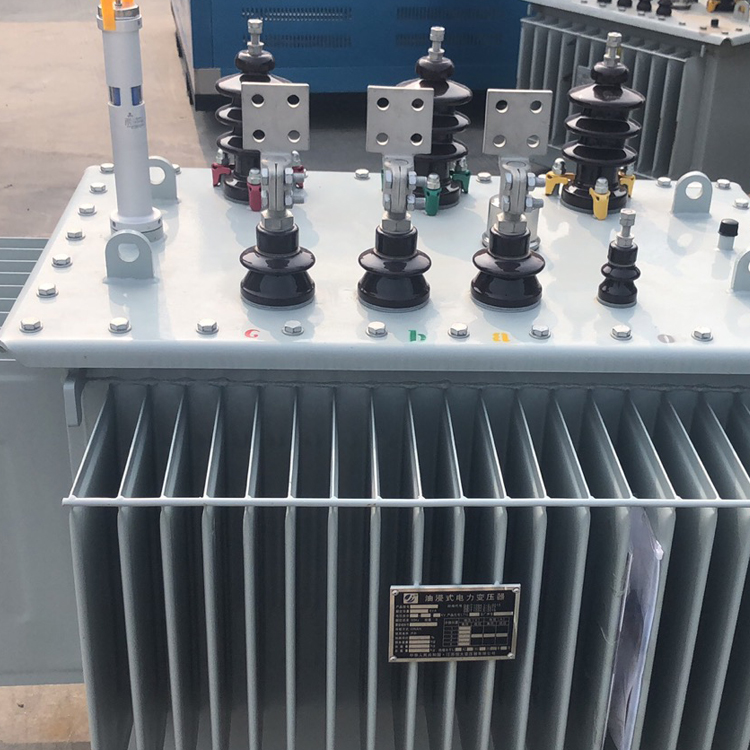

徐州鹏程电气有限公司油浸式变压器性能特点
a、油浸式变压器低压绕组除小容量采用铜导线以外，一般都采用铜箔绕轴的圆筒式结构；高压绕组采用多层圆筒式结构，使之绕组的安匝分布平衡，漏磁小，机械强度高，抗短路能力强。
b、铁心和绕组各自采用了紧固措施，器身高、低压引线等紧固部分都带自锁防松螺母，采用了不吊心结构，能承受运输的颠震。
c、线圈和铁心采用真空干燥，变压器油采用真空滤油和注油的工艺，使变压器内部的潮气降至。
d、油箱采用波纹片，它具有呼吸功能来补偿因温度变化而引起油的体积变化，所以该产品没有储油柜，显然降低了变压器的高度。
e、由于波纹片取代了储油柜，使变压器油与外界隔离，这样就有效地防止了氧气、水份的进入而导致绝缘性能的下降。
f、根据以上五点性能，保证了油浸式变压器在正常运行内不需要换油，大大降低了变压器的维护成本，同时延长了变压器的使用寿命。
选用要点
负荷性质
1) 有大量一级或二级负荷时，宜装设二台及以上变压器，当其中任一台变压器断开时，其余变压器的容量能满足一级及二级负荷的用电。一、二级负荷尽可能集中，不宜太分散。
2) 季节性负荷容量较大时，宜装设变压器。如大型民用建筑中的空调冷冻机负荷、采暖用电热负荷等。
3) 集中负荷较大时，宜装设变压器。如大型加热设备、大型X 光机、电弧炼炉等。
4) 当照明负荷较大或动力和照明采用共用变压器严重影响照明质量及灯泡寿命时，可设照明变压器。一般情况下，动力与照明共用变压器。
使用环境
在正常介质条件下，可选用油浸式变压器或干式变压器，如工矿企业、农业的独立或附建变电所、小区独立变电所等。可供选择的变压器有S8、S9、S10、SC（B）9、SC（B）10 等。
温度环境
①在220℃温度下，保持长期稳定性
②在350℃温度下，可承受短期运行
③在很广的温度和湿度范围内，保持性能稳定
④在250℃温度下，不会熔融，流动和助燃
⑤在750℃温度下，不会释放有毒或腐蚀性气体
用电负荷
1)配电变压器的容量，应综合各种用电设备的设施容量，求出计算负荷（一般不计消防负荷），补偿后的视在容量是选择变压器容量和台数的依据。一般变压器的负荷率85%左右。此法较简便，可作估算容量之用。
2) GB/T17468-1998《电力变压器选用导则》中，推荐配电变压器的容量选择，应根据GB/T15164-94《油浸式电力变压器负载导则》或GB/T17211-1998《干式电力变压器负载导则》及计算负荷来确定其容量。上述二导则提供了计算机程序和正常周期负载图来确定配电变压器容量。
