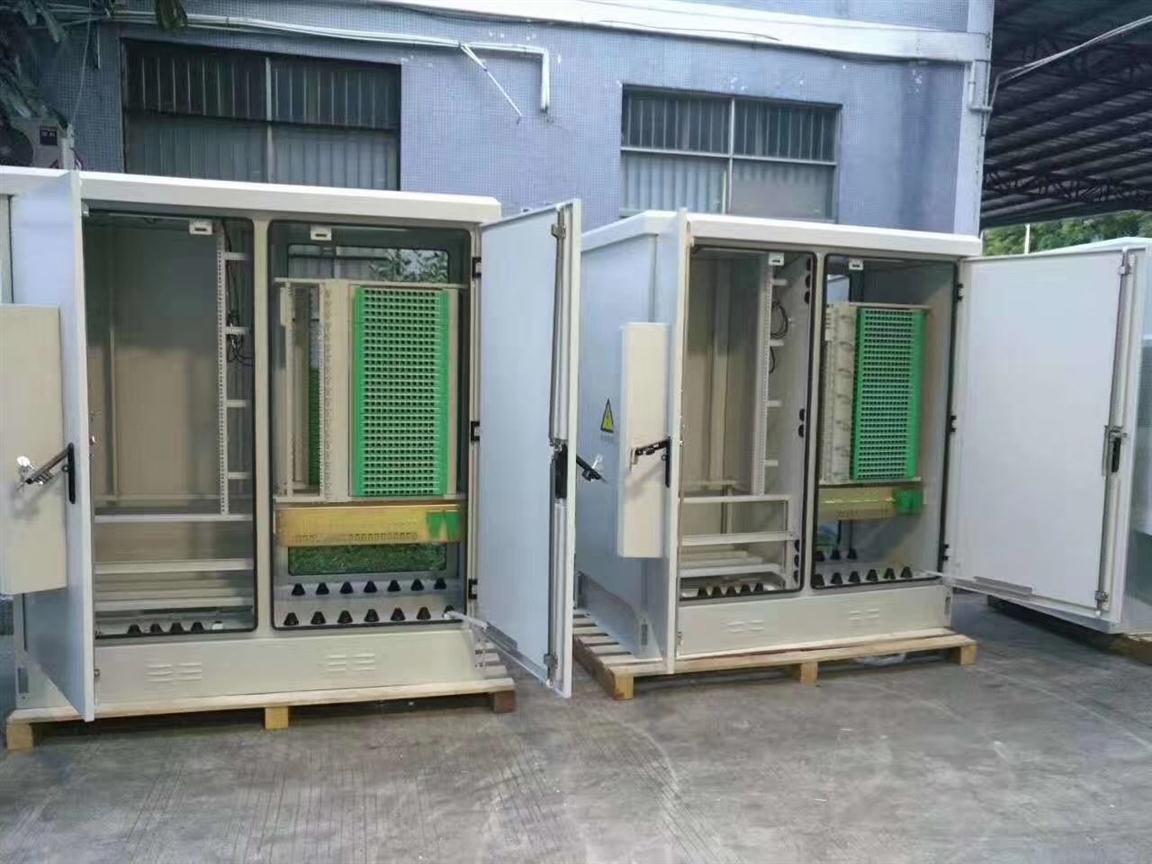

SMC四网合一光缆交接箱定制 光缆交接箱

144芯光缆交接箱：（电信、移动、联通、广电）
A、 光缆交接箱体，门锁有圆形（PVC）、波纹形（锌合金）和条形锁（MS864-4）三种，底座侧板又有开窗和不开窗可选。
B、用于光缆交接箱，可配576芯机架。
1. 模块化设计：内置熔配托盘（即接续模块）层，成功地集熔接和配线为一体，配置灵活，抽屉式结构简单、方便，适配器倾角安装，保证了光纤的弯曲半径哀耗低。
2. 设备外缆的处理，尾纤的终接，跳线以及熔接等操作均在正面进行，空间更富余，安装场地不受限制，并可实现光缆的直通和盘储功能。
C、 外形美观大方，并可与进口箱体媲美。
主要技术指标：
工作温度：-40℃～+60℃。 相对湿度：≤95%（+40℃）。 大气压力：70Kpa～106Kpa。
耐电压水平：≥3000V(DC)1min不击穿、无飞弧。 绝缘电阻：≥2×104MΩ/500V（DC）。
机械强度：与表面垂直的压力大于980N。 密封性能：达到GB4208标准中IP65级要求。
阻燃性能：符合GB5169.7标准中要求。 防护等级：达到IP65级。

光缆交接箱【容量为144芯，288芯，360芯，576芯，720芯，1152芯】材料有201，304，工序有拉丝、喷塑,SMC材质,冷轧板,塑料材质等。
工作环境：
环境温度：-40℃～＋60℃
相对湿度：40℃时小于95%
大气压力：70～106Kpa
技术指标
采用熔配一体化抽拉式模块，使光缆交接箱容量大，密度高。
箱体采用优质不锈钢板，SMC材质,冷轧板材质,塑料材质具有良好抗腐蚀、耐老化性能，能抵受剧烈的气候变化以及适应恶劣的工作环境
光缆交接箱箱体具有良好的密封性能，防护等级达到GB/T4208IP65级。
光缆交接箱具有很好的安装性能及防破坏功能。
光缆交接箱箱体具有安全可靠的光缆固定与接地保护装置。
高压防护接地与机箱绝缘电阻：≥2×104MΩ/500V（DC）
箱高压防护接地与机箱间耐压≥3000V（DC）/1min，不击穿，无飞弧
箱体静负荷能力：壳盖≥980N，侧表面≥980N，门铰链≥200N
机箱的密封防护等级：达到GB4208标准中IP65级
密封性能：达到GB4208/IP53要求
负荷值：壳盖≥980N，侧表面≥400N，支撑件≥200N
小拉脱力：φ0.4-1.2mm导线分别为24-120N
订货规格
用途
光缆交接箱是用于室外的主干光缆与配线光缆连接的接口设备，能够实现光纤的接续，配线有直接连接和交叉连接的功能。
备注：1.2厚度的是1948 1.5厚的是2187；304材质不锈钢。 SMC5.5厚.冷轧板1.2厚.

采用SMC材料高潮模压成型，表面光洁美观，是光纤接入网中主干光缆节点的接口设备
2、箱体采用双层结构，中间填充有高性能隔热材料，具有良好的隔热效果，能有效防止箱内水气凝结。
3、箱门采用特种密封门封，防水门锁及三点式门销锁定，安全可，密封性好。
4、采用12芯熔接配线一体化模块，模块导轨设计，便于模块的抽拉取放。
5、可安装FC、SC、ST三种光纤适配器。适配器与接续单元正面呈30°即保证跳线的弯曲曲率半径，又可避免激光灼伤人眼，卡接式安装。
6、有可的光缆固定和接地保护装置。
7、防护等级IP65，
8、箱体可配套底座落地、架空、壁挂三种安装方式供用户选择。
9、产品规格有，144芯，288芯,576芯
使用条件：
工作温度：-40℃∽+60℃
相对湿度：≤95% （+40℃时）
大气压力：70∽106Kpa
贮运温度：-40℃∽+60℃
防潮防雨防尘防盗符合 YD/T988-1998标准
主要技术参数：
插入损耗：1.31,1.55um LD 光源。单模≤0.18dB 多模≤0.30dB
回波损耗：1.31,1.55um LD 光源。单模PC≥45dB UPC≥50dB APC≥60dB
绝缘电阻：≥2×104MΩ/500VDC
耐电压：3KVDC/1min不击穿，无飞弧
箱体各表面能承受与表面垂直的压力大于980N，箱门打开后，在外端应能承受的垂直压力大于200N

特点：箱体可为前开门或前后开门，箱内有充足的布纤、贮纤空间，有足够的绕线盘挂线钩，方便用户操作。箱体采用优质不锈钢板作材料，并经电镀、喷塑处理，不仅具有良好的抗腐蚀、耐老化性能，而且箱体密封性能好，能抵受剧烈的气候变化和恶劣的工作环境，防护等级达GB4208中IP65级要求。箱体由高强度玻纤增强聚脂模压成型，具有良好的机械强度和抗腐蚀耐老化特性，而且重量轻。全模块化设计，采用12芯熔接配线一体化模块。可采用飞碟式直熔盘，体积小，直熔容量大。箱体底部高，空间大，便于光缆引入时，有更大的曲率半径，安装操作施工方便。光缆加强芯根据用户需要，也可采用光缆固定罩壳形式，适用于普通和带状光缆。接地方式：箱体共有二层地，一层为保护地，光缆加强芯与保护地相接。另一层为机架地，该两层地之间互不相通，分别通过各自的接地线通向机房大地。
工作条件：
工作温度：-40℃～+60℃
相对湿度：≤95%(+40℃时)
大气压力：70kPa～106kPa
技术要求：
防护等级：IP65
标称工作波长：850nm，1310nm，1550nm。
光纤活动连接器插入损耗：≤0.3 dB。
光纤活动连接器回波损耗：≥45dB(PC型)。
机架高压防护接地装置与机架间的耐电压≥3000V(DC)/1min，不 击穿、无飞弧。
箱体金工件与接地装置之间的绝缘电阻≥2×104MΩ/500V(DC)
箱体各表面能承受与表面垂直的压力大于980N，箱门打开后，在门的外端能承受的垂直压力大于200N。
光缆固定处能承受1000N的轴向拉力，并能承受扭转角度±90°共3次的循环扭转。
光纤弯曲处的曲率半径＞30mm(内控40mm)
交接箱的分类及规格　　1.交接箱的分类
（1）按交接箱内有无接线端子分为无端子交接箱和有端子交接箱。
（2）按其接续方式不同分为压接式和卡接式两大类。卡接式又分为接线子卡接式和模块卡接式，模块卡接式细分为直卡式和旋转式。
2.交接箱的规格
按其进出线对容量可分为150、300、600、900、1200、1800、2400、2700、3000、3600对（回线）等规格。2
交接箱的结构
交接箱的结构形式如图1所示。
1.箱体上应有接地端子和备用端子及其标记。
2.接线排和箱体两侧应留有100～150mm操作空间。
3.箱体底部的电缆进出口应有良好的密封防潮措施。
4.在箱体内成端，上列应有固定电缆的位置、下列应留有放置充气维护装置的位置。
5.箱门板内侧应有存放测试夹、记录卡片和卡接工具的装置。
6.产品应包括以下附件：地脚螺栓、螺母、垫圈及工具。
