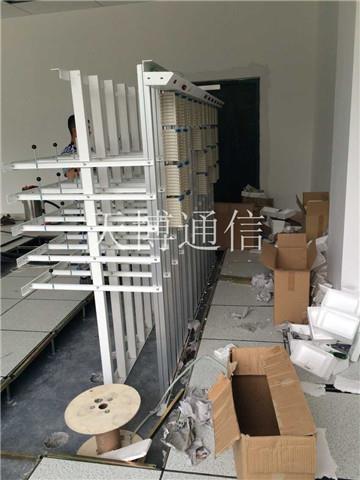

专业定制MDF总配线架

光纤总配线架：横列侧连接光通信设备，主要连接设备侧，提供设备侧跳纤（尾纤）的固定。直列侧连接外线光缆，主要为室外光缆提供开剥固定，提供加强芯接地装置并能提供外缆成端的设备。直列和横列通过跳线进行通信路由的分配连接。一、光缆固定与保护功能1、光缆金属部分与机架绝缘;2、裸纤保护软管耐挤压、耐老化；3、后期布放的光缆固定不影响前期已布放光缆的安全；4、固定后的光缆金属护套及加强芯可连接高压防护接地装置；6、将光缆引入并固定在机架上，保护光缆及开剥后的纤芯不会受损伤； 5、光缆引入、固定和保护装置能牢固可靠地固定光缆，不会出现松动、自由扭转的现象。二、调纤功能通过光纤连接器插头，能迅速方便地调度光缆中的纤芯及改变光传输系统的路由。三、光纤成端功能具有光纤成端装置，以便于光缆、纤芯及尾纤接续操作、施工、安装和维护，能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕的纤芯不受损伤。四、光纤存储功能机架及单元内应具有足够的空间，用于存储余留光纤。其结构应便于维护割接中的跳纤调整，并便于拆除废弃的跳纤。五、标识记录功能机架及单元内具有完善的标识和记录装置，能方便地识别纤芯序号或传输路序，且记录装置应易于修改和更换。机架门内贴有清晰彩色走纤示意图，机架设置有标记盒，盒内可放置空白标记卡片，便于维护人员记录信息。产品特点1.线路侧为光缆，设备侧尾缆分区管理，符合现有维护体制和习惯2.架内，架间跳纤均在OMDF架内路由，无需进入机房光纤槽道，减小槽道压力，方便调度管理3.可定制跳纤长度，减少光纤冗余和缠绕4.有预留测试端口5.正面为线路侧（直列），背面为设备侧（横列）6.设备侧配线面板采用旋转结构，维护方便7.跳线路由采用直放式，无需穿叉走纤，操作方便产品名称：JPX-410A卡接式音频配线柜概述JPX-410A卡接式音频配线柜是我公司针对远端用户小区机房而设计生产的小容量音频配线柜，具有接续、测试及保护功能。适用环境工作温度： 5℃～＋40℃相对湿度：≤85%大气压力：70 kPa～106 kPa特点采用铝合金或优质钢板框架，全封闭结构，防尘性能好；表面静电喷塑处理，整体美观大方。全正面操作，操作方便。机架两侧门可以脱卸，便于拼装扩容。高度可以与同一机房内的数配、光配和其它传输设备的高度相一致。标识清晰，线路管理清楚。告警系统安全可靠。主要技术指标双层卡接成端接触电阻：不大于3mΩ。卡接寿命：200次以上。适用电缆线径：Φ0.32 ～Φ0.60mm其他各项指标符合行标YD/T694-2004《总配线架》的要求。外形尺寸与容量序号 型 号 外形尺寸（mm） 容量（回线） 模块规格（回线） 备 注高X宽X深 外线 内线 外线 内线1 3W-JPX410A-1 1800X700X600（双面） 1800 1536 100 128 内线容量为常规配置，根据用户需要可增加或减小容量2 3W-JPX410A-2 1800X700X450（双面） 1800 1536 100 1283 3W-JPX410A-3 1800X700X300（单面） 900 768 100 1284 3W-JPX410A-4 2000X700X600（双面） 2000 1792 100 1285 3W-JPX410A-5 2000X700X450（双面） 2000 1792 100 1286 3W-JPX410A-6 2000X700X300（单面） 1000 896 100 1287 3W-JPX410A-7 2200X700X600（双面） 2200 1792 100 1288 3W-JPX410A-8 2200X700X450（双面） 2200 1792 100 1289 3W-JPX410A-9 2200X700X300（单面） 1100 896 100 12810 3W-JPX410A-10 1200X600X600（双面） 600 600 10 1011 3W-JPX410A-11 2000X600X600（双面） 1200 1200 10 10MDF音频配线架/柜：JPX202-B1，JPX202-F3D，JPX202-SF3D，JPX202-A3，JPX202-GQ4001、.JPX202-B1总配线架（柜）JPX202-B系列总配线架（柜） 产品特点与应用适用小容量局点；由直列和直列背靠背构成，外线安装JPX202-FA8-72保安接线排，内线安装JPX202-STO-83A测试接线排；单面架体积，达到双面架容量；易拆卸式柜门，机架快速组合成机柜；符合YD/T694-2004《总配线架》产品特点与应用2.JPX202-F3D双面架JPX202-F系列双面架 产品特点与应用适用于大容量局点；机架采用钣金结构；由横列和直列背靠背构成：横列内线安装JPX202 -STO-83B测试接线排，直列外线安装JPX202 -FA8-72保安接线排；提供充足的走线空间和清晰的过线通道；符合YD/T694-2004《总配线架》。产品特点与应用　3..JPX202-SF3D单面架JPX202-SF系列单面架 产品特点与应用靠墙安装，适用于小容量局点；由直列和直列肩并肩组成，全正面操作；机架一列安装JPX202-FA8-72保安接线排，一列安装JPX202-STO-83A测试接线排，间隔安装；提供充足的走线空间和清晰的走线通道；机架底部安装跳线通道，规范跳线管理；符合YD/T694-2004《总配线架》。产品特点与应用　4.JPX202-GQ挂墙式总配线架JPX202-GQ挂墙式总配线架 产品特点与应用适用于小容量局站，挂墙安装，体积小；内线，外线和跳线的成端端子设置在同一面，外线安装JPX202-FA8-72保安接线排，内线安装JPX202-STO-83A测试接线排；符合YD/T694-2004《总配线架》。产品特点与应用　5.JPX202-A3挂墙式总配线柜JPX202-A3挂墙式总配线柜 产品特点与应用适用于小容量局站，挂墙安装，体积小；上、下走线方式；内线，外线和跳线的成端端子设置在同一面；符合YD/T694-2004《总配线架》。产品特点与应用JPX202系列配线架配置清单：JPX202系列 JPX202FA8-72-100 100回线保安接线排STO-83A 128回线竖装测试接线排FA9-81B 气体放电管保安单元JPX202-DXD1 打线刀JPX202-CSS 测试塞JPX202-KLS 开路塞DZ 底坐　 单根电缆-接地电缆-10m-(OT10-6)-(227IEC02-50^2黄绿)-(OT10-6!)-安捷信抗电强度：1000V（45~60Hz）/1min无击穿、无飞弧脉冲击穿电压:陶瓷放电管Umax ≤800V(在1000V/US上升率时)
