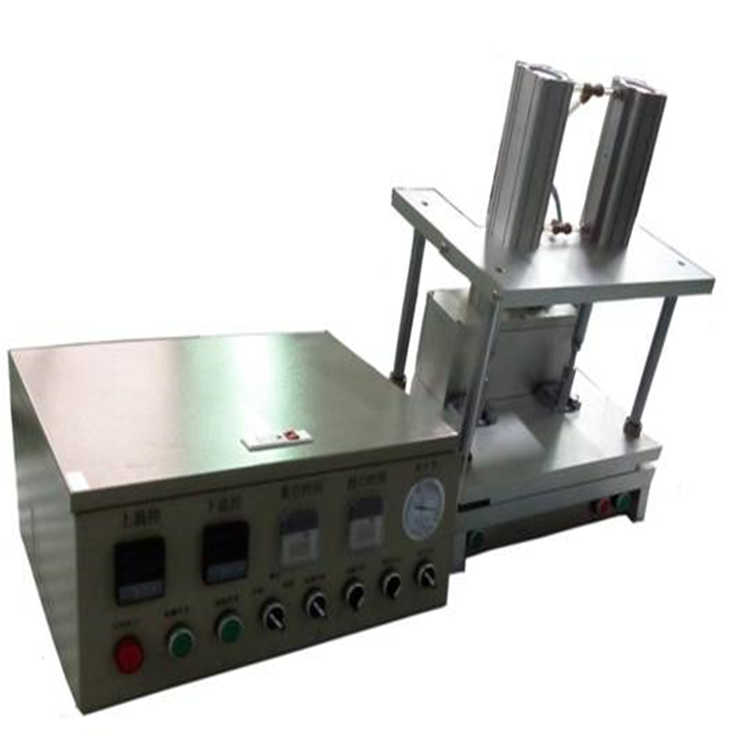

玉林真空预封机

设备组成
机械部份 电气部份
名称 规格 数量 名称 品牌 数量
上封头机构 精密加工 1套 电磁阀 亚德客 2套
下封头机构 精密加工 1套 PLC 三菱/欧姆龙 1套
机架机构 精密加工 1套 温控器 欧姆龙 2套
气缸 SMC/亚德客 1套 固态继电器 欧姆龙 2套
设备参数明细表：
设备尺寸：500L×450W×430H ；
设备稼动率：≥95％；
重量 100KG；
温度 250°（可调）；
设备运行故障率：≤2%/年 真空 ≤-0.095MPa；
封头平行度：±0.01。

此设备是利用翻盖式形成一密闭的腔体，再把腔体内的空气抽出形成-90KP的负压状态使电芯内的空气排除；上腔压板利用气缸式压料，然后通过封头利用热传导效应作用于锂电池的包装材料（铝塑膜）上，使其加热变软接近熔融状态而融接在一起；热源是通过电阻发热管传递给封头（铜质）再在一定压力作用下传导给待熔接的铝塑膜从而完成压合熔接；封头的温度可通过感温热电偶与温控器调节并保持恒温。

消耗与配置条件明细表
名称 型号/规格 名称 型号/规格
输入电源：AC220V 50HZ
气源管径：Φ8
输入空气源：0.6Mpa-0.7Mpa
相对湿度：20～90%RH
真空管内径：Φ25
环境温度：10～40℃
功率 1.8KW

产品参数明细表
名称 型号/规格 名称 型号/规格
封头长度200
产能5-6ppm
适应铝膜的厚度：0.15-0.3
电池封边宽度：4（可根据客户要求制作）
产品合格率：≥99.5％
技术参数
1.工作电压：AC220V；
2.峰值功率：1.5KW ；
3.温控精度：±2oC；
4.工作气压：0.4～0.6Mpa；
5.工作真空度：-0.08～-0.1Mpa；
6.工作效率：常规软包型号约700只/h；
7.封边宽度：5；
8.热封压力：0～7Kg/cm2 可调；
9.热封时间：0～99秒可调；
10.上、下封头接合时的平行间隙：≤0.03；
11.封条长度：200；
12.电池盘规格：200×155；
13.外形尺寸：460(长)×380(宽)×250（高）；
14.设备重量：约40Kg。

深圳市鹏翔运达机械科技有限公司成立于2007年7月，始终致力于动力锂电池真空干燥系统解决方案的研发、生产与销售，注册资金1000万元，目前设有深圳研发中心、营销中心和河南生产制造基地，其中河南生产基地占地近200亩。公司配备光纤激光切割机、数控转塔冲床、全自动焊接机器人、CNC加工中心等**的生产加工设备，目前拥有员工300余人，其中技术人员140余人。公司具有年产5000余台套锂电池智能干燥装备的生产能力。2017年动力锂电池干燥系统营业额2.3亿元，预计2018年营业额3.3亿元。公司拥有的行业研发团队，目前已申报**123件，其中发明**22件，截止2018年9月份，授权**71件，获得软件着作权17件。已通过ISO9001:2008**质量管理体系认证，被认定为、深圳。公司拥有占地近200亩的河南生产制造基地，拥有6栋标准化厂房，生产员工占员工总人数30%，拥有钣金和机加工设备，如大型激光切割机、数控液压剪板机、数控加工中心、数控折弯机、数控转塔冲床、自动焊接机器人、静电喷涂设备、喷涂机器人等，具有年产5000余台套锂电池智能干燥装备的生产能力，生产装备水平、装备规模以及产业化能力居国内**。常规交货L/T90天，可接受加急L/T60天，所有客诉均在12H响应及处置完毕。公司研发人员占员工总数约50%，研发投入占营业收入15%，目前已申报**123件，其中发明**22件，截止2018年9月份，授权**71件，获得软件着作权17件。公司不断研发锂电池智能干燥装备系列及锂电池全自动干燥线系列新产品，与中科院、清华大学、中国香港科技大学、郑州大学等多所科研机构和高校建立了长期合作。
