搭设盘扣式脚手架注意事项:
1、 脚手架立杆应定位准确,搭设必须配合施工进度,一次搭设高度不应**过相邻连墙件以上两步距。
2、 连墙件必须随脚手架高度上升在规定位置处设置,严禁随意拆除。
3、 作业层设置应符合下列要求:
1) 必须铺满脚手板;脚手架外侧应设挡脚板及护身栏杆,护身栏杆可用水平杆在立杆的0.5m和0.1米的盘扣节点处布置两道,并应在外侧挂满密目安全网;
2) 作业层与主体结构间的空隙应设置内侧防护网。
4、加固件、斜杆必须与脚手架同步搭设。采用构件钢管做加固件、斜撑时应符合现行行业标准?建筑施工扣件式钢管脚手架安全技术规程? JGJ130-2011的有关规定。
5、当架体搭设至**层时,外侧立杆应高出**层架体平台不应小于1000mm,用作**层的防护立杆。
6、当搭设悬挑外脚手架时,立杆的套管连接接长部位必须采用螺旋作为立杆连接件固定。
7、脚手架可分段搭设分段使用,应由工程项目技术负责人组织相关人员进行验收,符合专项施工方案后方可使用。
8、脚手架应经单位工程负责人确认并签署拆除许可令后方可拆除。
9、脚手架拆除时必须划出安全区,设置警戒标志,派专人看管。
10、拆除前应清理脚手架上的器具及多余的材料和杂物。
11、脚手架拆除必须按照后装先拆,先装后拆的原则进行,严禁上下同时作业,连墙件必须随脚手架逐层拆除,严禁先将连墙件整层或数层拆除后在拆脚手架,分段拆除高度差不应大于两步距,如高度差大于两步距,必须增设连墙件加固。
12、拆除的脚手架构件应安全的传送至地面,严禁抛掷。
新型建筑钢支撑架承插式盘扣脚手架有以下优势:
1、钢管采用插口与销钉式,安、拆简单、方便,施工速度快,与传统支模相比,可提高功效30%。
2、节省扣件,避免工地扣件丢失。
3、可以无限接高,根据房间大小调配,还可应用于高支模。
4、模板体系具有较高的刚度与强度,稳定性能良好。
5、钢管表面处理采用热镀锌,可延长使用寿命。
盘扣脚手架搭设质量要求及检验验收标准:
1) 对地基进行加固处理,保证具有足够的承载力,并且足够稳定,能够抵抗因气候变化而可能产生的破环,并根据需要设置垫块。
2) 盘扣脚手架搭设前需进行定位放线,搭设平面位置必须准确,纵横方向排列整齐。
盘扣脚手架组成及基本受力特性:
盘扣架采用钢铸或冲压焊接在立杆上,横杆通过横杆头与立杆上的进行联接,并通过插销进行固定,与传统碗扣、钢管扣件等支架相比,盘扣架设计了竖向斜杆,通过插头及插销与立杆扣接,形成空间桁架结构,具有搭设效率高、稳定性好、承载力高等特点。

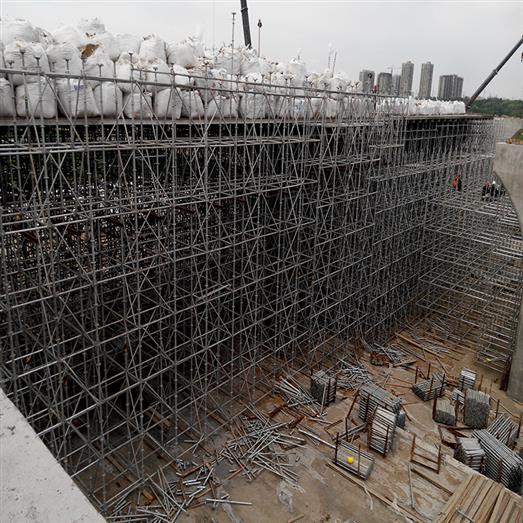

盘扣脚手架作为支撑架使用,无内部斜杆的六面体是支撑架基本单元,支撑架实际上有多个六面体单元拼装组成,施工中常用旋转斜撑和K型斜撑,获得内部空间几何单元不变的六面,然后在水平方向和竖向方向扩展延伸,形成空间复杂的桁架结构。竖向斜杆的设置提高了支撑架整体稳定性。盘扣支架的立杆、横杆为主要承载构件,材质为Q355材质,根据立杆直径分为M60型和M48型两种支撑体系,其中M60型支撑架单支承载力达到18吨,M48型支撑架单支承载力也能达到12吨,与传统支撑架相比,盘扣架的hh承载力具有优势。
高效工具化支撑体系在民用建筑施工的过程中,得到了大规模的推广,也是将来建筑行业施工中主要的一个发展方向。承插型盘扣式钢管脚手架由立杆、水平杆、斜杆、可调支座及可调底座等配件组成。立杆采用套筒承插连接,水平杆和斜杆杆端接头卡入连接盘,用楔形插销连接,形成结构几何不变体系的钢管脚手架,具有节点稳定、整体性好、施工工效高、架体灵活的特点。
九为**技术盘扣式脚手架是**的模块式脚手架体系,拥有安全性能高、节省人工、安装拆卸方便、节约用量、整体美观。是继扣件式、碗扣式脚手架之后的理想升换代产品。九为盘扣式脚手架技术是通过突破传统脚手架的扣件螺栓紧固连接形式,利用预先焊接在水平杆两头的扣接头和斜支撑上的扣接头、立杆上焊接的八孔圆盘,利用重力楔形自锁的原理,实现完全取代架子管扣件,将水平杆和立杆继斜支撑连接起来,形成平面结构进行立体组合,终形成牢固的空间结构的技术。
九为盘扣式脚手架采用统一的五百毫米的盘距,搭配它的斜杆、横杆、立杆和三脚架可以搭设成不同跨度和不同截面的桥梁支撑、舞台支撑、灯光塔架。传统的体系笨重而且又仅适用于特定的·规格,局限性很大,盘扣式脚手架则可以搭设成不同形状不同功能的模板支架,满足各样式的搭建需求。
九为新型盘扣式脚手架采用新型碳素结构钢生产而成,高强度力学性能,但单根立杆荷载达200KN,即使是荷载再大考虑到脚手架的搭建不是一层两层,因此在搭设时一定要注意个部件之间的合理设置。
一、对于盘扣脚手架的负载是不能够**过270kg/m2,要经过验收并且合格的得到挂牌以后才能够进行使用,要经常在使用的过程中进行使用,要经常在使用的过程中进行检查并且维护。
二、盘扣脚手架配件中钢管的立杆应该要设置金属的底座,如果要是地质松软应该在基础进行垫木板或者是设置扫地杆。
三、对于盘扣式脚手架配件的立杆应该要垂直,对于垂直偏斜的角度不能够**过1/200.关于立杆之间的间距不能**过两米。
四、对于盘扣脚手架的两端和转角处每到6到7跟的立柱就应该设置剪刀撑和支杆,如果要是高度在7米以上,并且无法设置立杆的时候,对于竖向要每隔4米,而横向每隔7米就得必须要和建筑物进行牢固的连接。
五、盘扣式脚手架的配件的外侧,斜道,平台要设置1.05米的防护栏,在进行铺设竹排和木坂的时候,对于两头必须要进行绑扎牢固,禁止部进行捆扎就进行投入使用。
六。对于通道和扶梯处的盘扣脚手架配件横杆应该要进行加高加固,严禁阻碍通道。
七、盘扣脚手架配件中的调式的盘扣脚手架配件一般的横杆的步距应该是1.2米。还要假设斜撑,对于斜撑和垂直面的夹角是不能大于30度的。
八、为了能够进行防止架子管发生受压弯曲扣件会从管头进行滑落,对于各个杆件之间相互伸出端的头要均大于10cm。
九、盘扣式脚手架配件的搭设地点如果要是出现电源线或者是电气设备的时候,一定要符合安全距离的规定,在进行搭设和拆除的时候应该要采取的停送电的措施。
