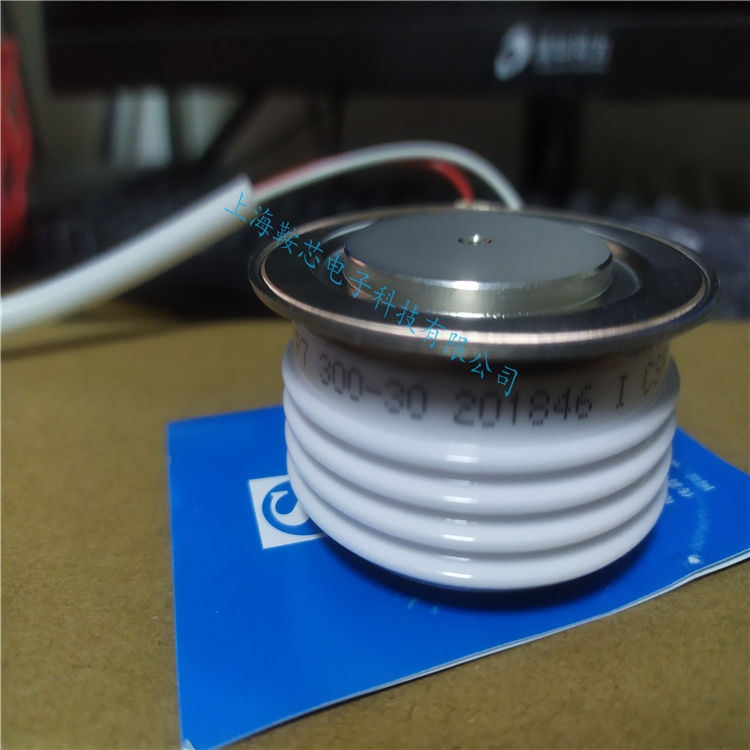

大功率平板可控硅 KP8 500-24 KP8 500-26软启动轧机晶闸管 注意事项编辑 (1)在检查大功率GTO器件时,建议在R×1档外边串联一节1.5V电池E′,以提高测试电压和测试电流,使GTO可靠地导通。 (2)要准确测量GTO的关断增益βoff,必须有专用测试设备。但在业余条件下可用上述方法进行估测。由于测试条件不同,测量结果仅供参考,或作为相对比较的依据。 逆导晶闸管RCT(Reverse-ConductingThyristir)亦称反向导通晶闸管。其特点是在晶闸管的阳极与阴极之间反向并联一只二极管,使阳极与阴极的发射结均呈短路状态。由于这种特殊电路结构,使之具有耐高压、耐高温、关断时间短、通态电压低等优良性能。例如,逆导晶闸管的关断时间仅几微秒,工作频率达几十千赫,优于快速晶闸管(FSCR)。该器件适用于开关电源、UPS不间断电源中,一只RCT即可代替晶闸管和续流二极管各一只,不仅使用方便,而且能简化电路设计。 逆导晶闸管的符号、等效电路如图1(a)、(b)所示。其伏安特性见图2。由图显见,逆导晶闸管的伏安特性具有不对称性,正向特性与普通晶闸管SCR相同,而反向特性与硅整流管的正向特性相同(仅坐标位置不同)。 逆导晶闸管的典型产品有无线电公司(RCA)生产的S3900MF,其外形见图1(c)。它采用TO-220封装,三个引出端分别是门极G、阳极A、阴极K。S3900MF的主要参数如下: 断态重复峰值电压VDRM:>750V 通态平均电流IT(AV):5A 通态电压VT:3V(IT=30A) 反向导通电压VTR:<0.8V 门极触发电压VGT:4V 门极触发电流IGT:40mA 关断时间toff:2.4μs 通态电压临界上升率du/dt:120V/μ KP7 600-16 KP7 600-18 KP8 300-55 KP8 300-60 KP8 300-65 KP8 400-24 KP8 400-26 KP8 400-28 KP8 400-30 KP8 400-32 KP8 400-34 KP8 400-36 KP8 400-38 KP8 400-40 KP8 400-42 KP8 400-55 KP8 400-60 KP8 400-65 KP8 500-16 KP8 500-18 KP8 500-20 KP8 500-22 KP8 500-24 KP8 500-26 KP8 500-24 KP8 500-26 KP8 500-28 KP8 500-30 KP8 500-32 KP8 500-34 KP8 500-36 KP8 500-38 KP8 500-40 KP8 600-16 KP8 600-18 KP8 600-20 KP8 600-22 KP8 600-24 KP8 600-26 KP8 600-28 KP8 600-30 KP8 600-32 KP8 600-34 KP8 700-6 KP8 700-8 KP8 700-10 KP8 700-12 KP8 700-14 KP8 700-16 KP8 700-18 KP8 700-20 KP8 700-22 KP8 700-24 KP8 700-26 KP8 700-28 KP8 700-30 KP8 750-20 KP8 750-22 KP8 750-24 KP8 750-26 KP8 800-6 KP8 800-8 KP8 800-10 KP8 800-12 KP8 800-14 KP8 800-16 KP8 800-18 KP8 900-6 KP8 900-8 KP8 900-10 KP8 900-12 KP8 900-14 KP9 700-24 KP9 700-26 KP9 700-28 KP9 700-30 KP9 700-32 KP9 700-34 KP9 700-36 KP9 700-38 KP9 700-40 KP9 700-42 KP9 700-55 KP9 700-60 KP9 700-65 KP9 800-24 KP9 800-26 KP9 800-28 KP9 800-30 KP9 800-32 KP9 800-34 KP9 800-36 KP9 800-38 KP9 800-40 KP9 800-42 KP9 800-45 KP9 800-48 KP9 800-50 KP9 800-52 KP9 800-55 KP9 800-60 KP9 800-65 KP9 900-14 KP9 900-16 KP9 900-18 KP9 900-20 KP9 900-22 KP9 900-24 KP9 900-26 KP9 900-28 KP9 900-30 KP9 900-32 KP9 900-34 KP9 1000-12 KP9 1000-14 KP9 1000-16 KP9 1000-18 KP9 1000-20 KP9 1000-22 KP9 1000-24 KP9 1000-26 KP9 1000-28 KP9 1000-30 KP9 1000-32 KP9 1000-34 KP9 1000-36 KP9 1000-38 KP9 1000-40 KP9 1000-42 KP9 1100-6 KP9 1100-8 KP9 1100-10 KP9 1100-12 KP9 1100-14 KP9 1100-16 KP9 1100-18 KP9 1100-20 KP9 1100-22 KP9 1200-6 KP9 1200-8 KP9 1200-10 KP9 1200-12 KP9 1200-14 KP9 1200-16 KP9 1200-18 KP9 1200-20 KP9 1200-22 KP9 1200-42 KP9 1300-6 KP9 1300-8 KP9 1300-10 KP9 1300-12 KP9 1300-14 KP9 1300-16 KP9 1300-18 KP9 1300-20 KP9 1300-24 KP9 1300-25 KP9 1300-26 KP9 1700-6 KP9 1700-8 KP9 1700-10 KP9 1700-12 KP9 1700-14 KPA 1200-24 KPA 1200-26 KPA 1000-55 KPA 1000-58 KPA 1000-60 KPA 1000-65 KPA 1200-28
本公司电子产品直接进货,能够提供不同、厂商的设备配件,解决您多处寻找的麻烦和对产品质量的担心等, 在价格上我们有很大的优势,公司备有大量的现货,库存量多的公司之一,欢迎来电咨询, 产品详细信息,欢迎来电查询!
