重庆供应中心传动刮泥机规格 价格合理

结构形式
BYZXN型中心传动浓缩(刮泥)机主要有减速驱动机构、传动立轴、刮臂、浓缩栅条及集泥槽刮板等部件组成。整台浓缩机的荷载都作用在固定横跨池径的工作桥中心。
中心传动刮泥机设备结构形式

　　1、主梁

　　主梁采用优质碳钢方钢和型管焊接而成。主梁宽为1000mm，采用Q235A普通碳钢板材及型材焊接而成，主梁整件高度为800mm。主梁分二段或多段制 作，池心侧分别于中心旋转支座铰接连接，另两侧分别连接于端梁上，该处在结构设计上排除了三点支承情况下的静不定因素，同时能适应一定范围内由于沉淀池不均匀沉降而造成的池**高程偏差，确保了吸泥机的正常运行。
　　主梁能够承受刮泥系统所有集中载荷、刮泥阻力及每平方米范围内200kg行人均布载荷，主梁的挠度小于1/700mm。主梁桥架上设有走道板，走道板采用高强度钢格板或花纹板。
　　2、端梁及驱动装置
　　端梁及驱动装置主要由端梁、驱动减速机、行走轮、过载保护装置等主要部件组成。
　　端梁采用Q235A普通碳钢制作，驱动减速机采用轴装斜齿轮减速器，根据我公司长年生产周边传动刮泥机的经验，为提高行走轮的耐磨性及延长其使用寿命，行走轮采用实芯橡胶轮，具有高耐磨、不腐蚀性能。端梁与行走轮支架采用不锈钢螺栓连接，行走轮安装方向可现场调整，确保其在周边沿切线轨迹上运行。
　　驱动减速机套装于主动轮轴上，通过力矩臂及压缩弹簧过载保护装置固定于端梁上。当刮吸泥机的工作扭矩**出减速机额定输出扭矩时，减速机输出端的力矩臂动作，并促使过载保护装置内的弹簧压缩，压杆接面式无接触感应开关的感应距离而瞬间切断电源，同时发出故障信号，以达到保护设备不受损坏目的。
设备的检查
设备到达用户安装现场后,请勿随意打开或拆卸包装,应按以下原则进行.交接过程中,所有相关责任方代表应齐全,否则不能进行设备交接.按设备的发运清单对设备名称、零部件名称、数量、运输架、包装箱，依次逐一开箱验货.
找正固定中心筒、中心泥罐
将中心筒就位后调整底发兰底面至标高要求。再找正中心筒中心与二沉池中心重合，同轴度允许偏差为φ5mm，中心筒与水平面的垂直度误差不得大于0.5mm/m，然后将中心筒用预埋螺栓固定，进行二次灌浆，将中心泥罐吊装套入中心筒

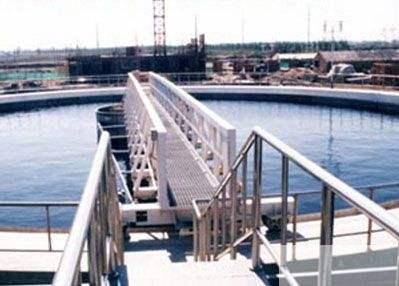

安装工作桥、转动装置
将工作桥对接焊成整体后,吊装置于两端端梁上,中心与枢纽支座铰接.将减速机就位,调整行走机构在圆的切线上.工作的较大挠度不大于跨度的1/500.
中心传动刮泥机原水经中心配水筒布水后呈辐射流向池子周边溢水槽，随着流速的降低，水体中的悬浮物被分离而沉降于池底，上清液通过溢流堰板由出水槽排出池外。
驱动装置带动刮泥机绕沉淀池中心旋转，原水经沉淀池沉淀后，上清液从溢流堰板排出，沉淀于池底的污泥，在对数螺旋曲线形刮板的推动下，缓慢地沿池底流向集泥槽内，通过排泥管排出。
应用领域
本中心传动刮泥机可广泛应用于城市、化工、轻纺、冶金等行业的污水处理工程中。其结构合理、效率高、操作维修方便，是一种较理想的污水处理工程配套设施。

刮泥机由驱动装置、工作桥、主刮泥装置、辅助刮泥装置、中心转盘、撇渣装置、溢流堰板和挡渣板、集电装置等组成。对于中心进水周边出水沉淀池，一般还需设置导流筒。用于为达到佳沉淀排泥效果，本公司配有各型号的完整的沉淀池结构图以供参考。
