5.3.3 交流输入插件（ACxA RP4403ACxx ）
交流插件的型号较多，与特定装置的需求有关。插件的主要功能是负责将电压、电流这些模拟
量转换为低压模拟信号，供主控插件采样。
ACxA RP4403ACxx 插件一共支持 14 路交流量的输入，端子定义与具体的板件型号有关，详见
5.1.2 装置背部端子图。

1.2.4 通信功能
? 3 个以太网接口支持 IEC 61850 或 IEC 60870-5-103 规约
? 1 个 RS-232 通信串口用于打印
? 1 个 RS-485（EIA）差分总线接口用于对时信号输入
? 1 个以太网口可以同辅助软件 NSRTools 连接用于测试和配置装置

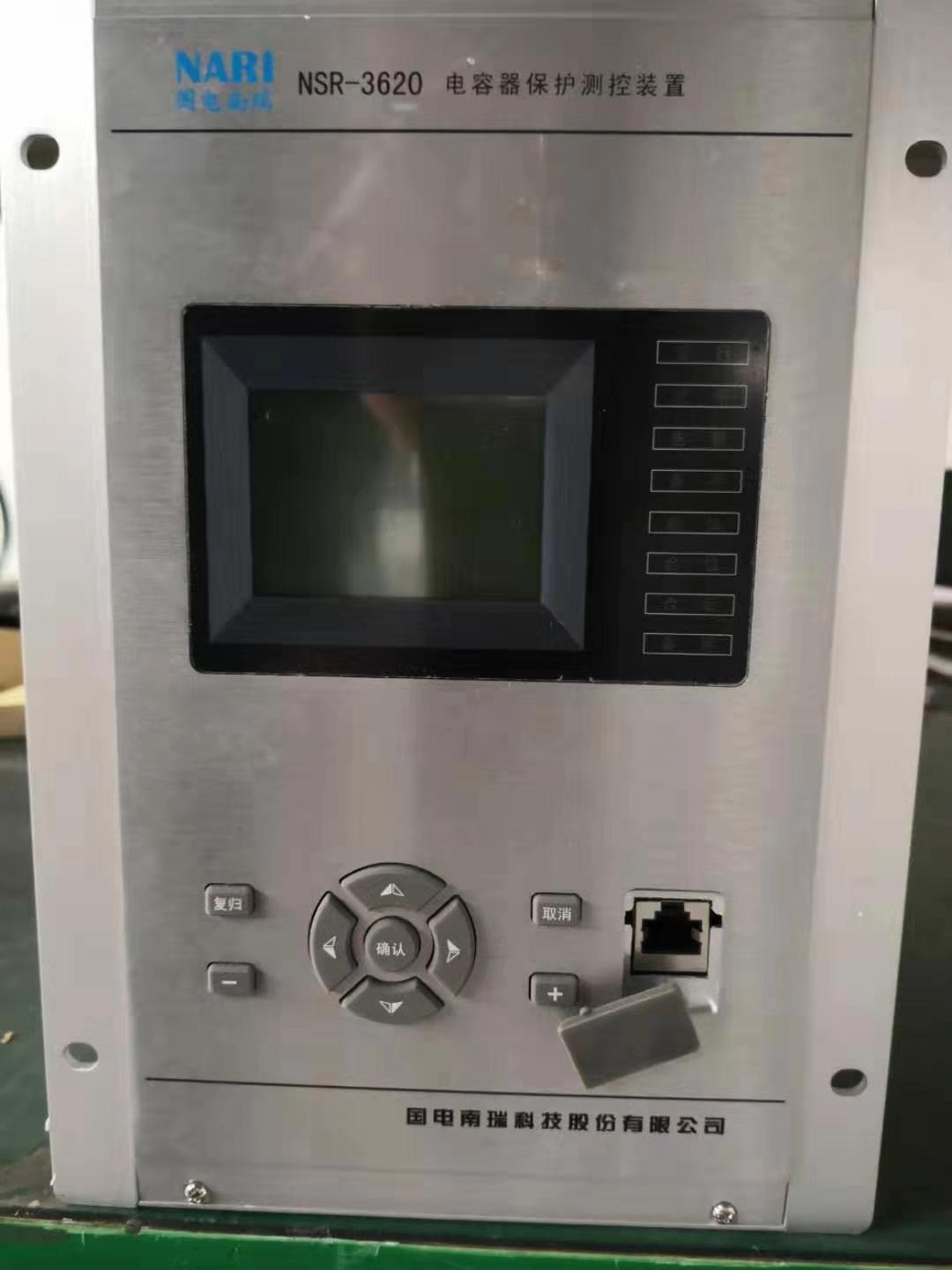

1.3 产品特 点
? 采用高性能的硬件平台，32 位 RISC 双核 CPU，最大 2400MIPS 的运算能力，16 位高精度
AD 采样，功能强大。
? 以高可靠性工业级器件为主体，采用自动监测、补偿技术提高硬件电路稳定性、可靠性。
? 封闭、加强型单元机箱抗振动，多层屏蔽抗强干扰设计，适应于特别恶劣环境。6U 机箱可分散
安装于开关柜上运行。
? 模拟回路采用高精度、宽范围器件，无幅值、相位调整电路。由软件功能调幅、调相，回路简
单可靠、无零漂，调试维护工作量低。
? 大屏幕液晶显示、直观友好的界面菜单、信息详细直观，操作、调试方便。
? 单元化设计、模块化结构，可扩充性强。
? 装置配置完备的保护段和出口，充分发挥微机保护的优点，极大地方便用户使用。
? 遥控操作断路器和软压板，并作遥控操作记录及统计。
? 高达 19 次的谐波分析功能。
? 完善的装置自检策略。

5.3.4 开入 开出 插件
背板从左到右#3 和#4 插槽可以根据需求配置不同的开入开出插件，常用的开入开出插件型号
如下：
5.3.4.1 操作回路插件（OPT220V RP4311A 、 OPT 110V RP4311B ）
操作插件分为两种型号：RP4311A、RP4311B，为三相单跳圈操作回路的控制板件。两种型号
板件的功能相同，只是操作电源电压不同，RP4311A 为 220V，RP4311B 为 110V。
RP4311A、RP4311B 还能提供 7 路开入和 6 路出口。该插件的端子定义详见 5.1.3 装置背部端子
图。

2.2 保护功能参数
1. 精确工作范围
电流: 0.05In~20In
电压: 0.25V~130V（相、线相同）
频率: 45Hz~55Hz
频率变化率: 0.3Hz/s~10Hz/s
时间延时: 0~100s
2. 模拟量综合误差
电流: ≤2.5% 或 0.01In 中较大者
电压: ≤2.5% 或 0.1V 中较大者
频率: ≤±0.01Hz
对时精度: ≤1ms
事件记录分辨率: ≤1ms
3. 定值精度
电流电压定值误差： ≤±3%
频率定值误差： ≤±0.01Hz
频率滑差定值误差： ≤±0.1Hz/s
检同期角度定值误差： ≤±2°
其他定值误差： ≤±5%
方向元件边界条件： ≤±5°
激励量≥1.2 倍定值时，瞬时动作段动作时间： ≤35ms
延时动作段动作时间离散误差： ≤30ms
各保护段返回时间： ≤25ms

5.3.2 电源插件（DC220V RP4704A 、DC110V RP4704B ）
电源插件的主要功能是提供整装置的工作电源，并提供 16 路的开关量输入及 2 组遥信输出。
NSR-3600 系列装置为单 5V 供电，电源插件的 5V 输出最大为 4A，即 5V 输出功率最大 20W。
电源插件分为两种型号：RP4704A、RP4704B。两种插件的功能相同，区别在于工作电压不同：
第 5 章 硬件原理
20
RP4704A 为 220V 板件，RP4704B 为 110V 板件。
该插件的端子定义详见 5.1.3 装置背部端子图。
