调度机产品概述
1、产品概述
数字程控调度机按照功能可分为调度主机、调度台、维护终端和电源四大模块。其中调度主机、调度台及维护终端和电源是调度系统的基本组成部分。特殊要求的选用设备为选配。
1) 双备份
调度主机控制系统的共用部分CPU板,综合板,一二次电源,采用双备份、双配置,可根据需要进行自动或手动切换,从而保证系统的正常运行。
2) 自动检测功能
微机维护终端随时对系统自动检测,故障自动告警。
3) 预留接口
设有环路中继接口,能升级载波、EM中继接口、2MB/S数字中继接口,能升级实现局域信息网。
4) 组网功能
调度主机能和现有的数字、模拟、交换机,无线通信设备及环**信联网。
5) 操作直观化
操作键盘采用丹麦式键和触摸屏方式,手感好,使用方便。显示窗口显示用户呼叫来电号码,岗位名称,线路状态等运行状态显示。
6) 供电电源
双电源热备工作,电源有限流装置,可给电池进行初充、浮充,并同时给总机供电。备用电源能满足12小时以上的正常工作。
7) 扩容、抗雷击
系统可相互叠加,整机容易扩容,十分方便,有三级防雷措施,本机通过K20抗雷击测试。
产品功能:
1、65度水平调节,嵌入式VESA标准65度角翻转式,根据使用的情况调节可视角度,调节的可视角度在65-180度之间。
2、触摸屏为LCD工业级触摸屏,适应高温度,制作的要求高,可靠性高。整机外壳采用进口电镀板,造型美观大方耐用。
3、内置8路或16路录音系统;循环存储。
4、内置音响;来电声音提示和录音播放。
5、操作信息提示;人机友好音、图提示。
6、多种彩铃**;歌曲任意下载。
7、点呼、组呼、全呼、强插、强拆、**等。
8、声光警示功能;紧急电话**接听。
9、调度界面直观,界面翻页、操作方便。
10、调度监控、管理,功能设置。
11、通信状态监控,未接电话保留查询。
12、调度员数据密码管理。
矿用直通电话
直通电话通讯主机:直通电话通讯主机实现所有呼叫功能、交换功能、调度功能及组网功能,同时可根据用户需求采用不同的配置。
直通电话通讯主机可实现调度用户和行政用户两网合一,以充分利用资源。

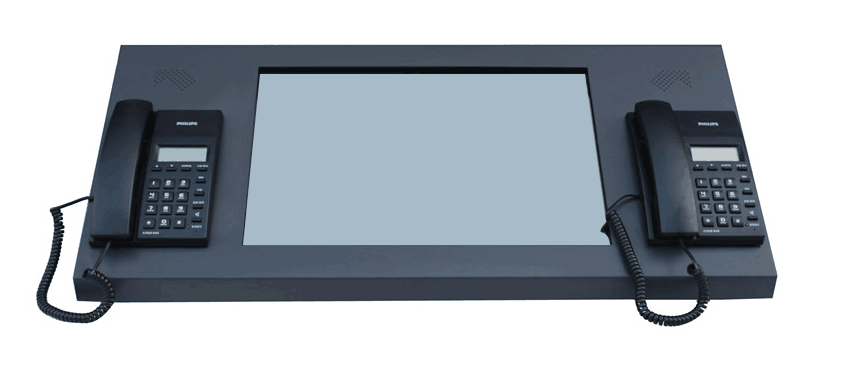

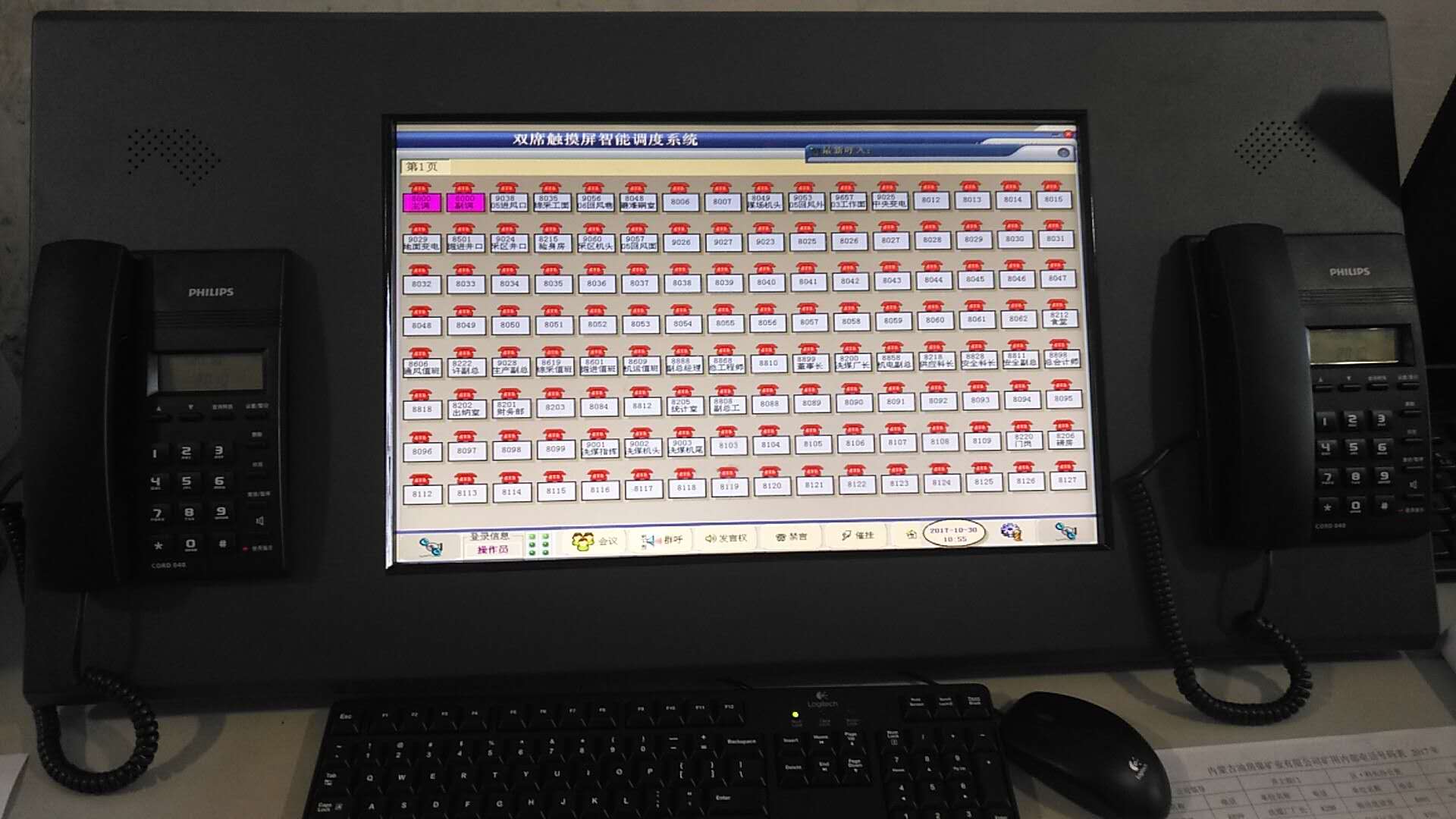

调度台(可选):调度台是进行具体操作的平台。
调度员可以通过调度台观察所有调度用户的使用状态,进行调度操作。
调度台通过设置按键与被叫码相对应,使调度台呼叫做到一键到位。
终端维护:终端维护的作用是控制与维护数字直通电话通讯主机的工作,包括数据管理、维护、会议电话管理和计费管理等功能。
数字录音系统:数字录音系统可对整个属于直通电话通讯系统系统任何调度总机或分机进行录音。
1、结构参数:
1)**板:灰板金材质,氧化喷塑处理
2)箱体结构:表面氧化处理、美观、轻便、散热性能良好
3)安装方式:嵌入桌面式
4)整机重量:13KG
5)总体尺寸:880MM×341MM×240MM
6)电压/功耗:交流220V/≦90W
2、系统参数:
1)处理器:Intel Atom 270 1.6G系列
2)芯片组:525GSE + ICH7M
3)内存:DRR3 SDRAM 2GB
4)硬盘:标配500G
5)显示:板载Intel 3150显示**,支持VGA、CRT显示界面
6)网口:板载千兆网卡一个,支持10/100/1000网络传输
7)串口:标配1个RS232串口,可外接2个RS232串口
8)端口:支持4个USB2.0端口,一个PCI插槽
9)声卡:采用Realtek ALC662音频解码芯片,内置音响
3、显示屏参数:
1)显示对比度:1000:1
2)显示亮度:450cd/m2
3)显示颜色:262K
4)显示像素:1680×1050(H/V)
5)视角(H/V)170°/170°
4、触摸屏参数:
1)触摸类型:五线电阻屏
2)分辨率:4096×4096(连续)
3)工作压力:30-45克力度
4)触电抖动:<10ns
5)点击寿命:250克力度10000万次
6)透光效率:>81%
5、使用环境:
1)温度0℃-50℃
2)湿度:5%-95%无冷凝
3)抗震能力:5-17HZ 0.1”双峰移位17-640HZ
注意事项
1、本系统不能放在易暴和强腐蚀性物质的环境中使用。
2、 在使用时不便用力过猛,以免损坏机件。
3、 维护及维修时,应请专业的技术人员进行,使用烙铁要有良好的接地,以免损坏机器的元件。
什么是矿用直通电话系统?
是煤矿质量标准化里面的一项要求。
指象主扇值班室即风机房等这些要害岗位要害地点必须有拿起来就能跟调度室直通的电话,调度室必须安设这些不需要拨的直通要害低点的电话, 因为当出现大的灾变时候,拿起来就能通话,反映迅速、汇报及时,抢的先机,挽救生命财产安全,耽搁不得。
技术参数:
1、结构参数:
1)**板:灰板金材质,氧化喷塑处理
2)箱体结构:表面氧化处理、美观、轻便、散热性能良好
3)安装方式:嵌入桌面式
4)整机重量:13KG
5)总体尺寸:880MM×341MM×240MM
6)电压/功耗:交流220V/≦90W
2、系统参数:
1)处理器:Intel Atom 270 1.6G系列
2)芯片组:525GSE + ICH7M
3)内存:DRR3 SDRAM 2GB
4)硬盘:标配500G
5)显示:板载Intel 3150显示**,支持VGA、CRT显示界面
6)网口:板载千兆网卡一个,支持10/100/1000网络传输
7)串口:标配1个RS232串口,可外接2个RS232串口
8)端口:支持4个USB2.0端口,一个PCI插槽
9)声卡:采用Realtek ALC662音频解码芯片,内置音响
矿用直通电话
主要功能
主机控制台采用灵活的人机界面,以文字或指示灯形式监视各通话终端的状态,操作人员通过面板按钮操作系统、修改内部的数值。
系统具有以下特点:
● 主机控制台显示时间、通话状态
●主机一键即可呼叫各分机或群呼
●主机可强插、强拆各分机间的通信
●外线可直接呼叫主机
●分机摘机即可呼叫主机,无须拨,快捷方便
●分机在主机使用时向其发送呼叫音,保证与主机的联络
●分机(本安型)可安装于煤矿井下
●分机与分机、分机与外线通过主机转接实现通信
●终端挂机异常
●配备后备电池供电功能
