80单组式桥梁伸缩缝

80单组式桥梁伸缩缝
衡水鑫威工程橡胶有限公司

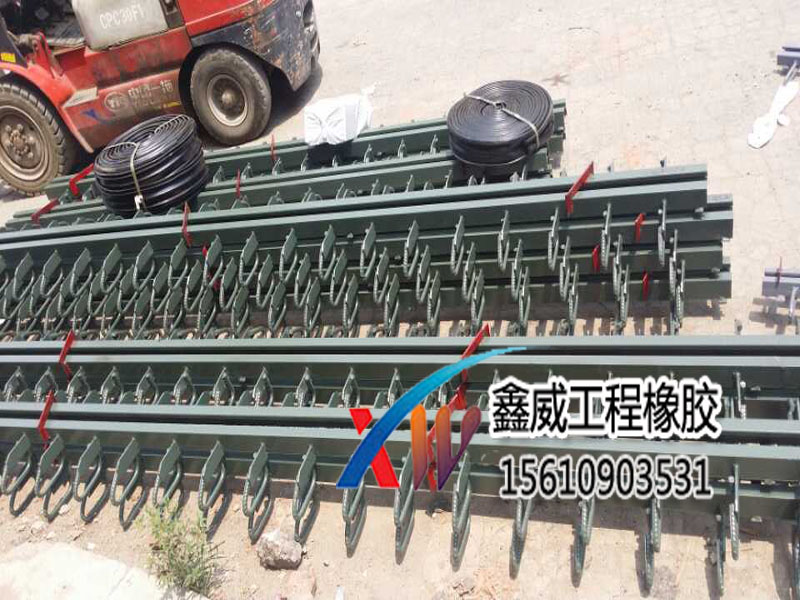

GQF-C型单组式桥梁伸缩缝 GQF-C型伸缩缝是中交公路规划设计院设计的一种新颖桥梁伸缩装置，产品适用于大流量交通地段的公路、城市桥梁、高架道路与立交工程。GQF-C型伸缩缝由一条整长的橡胶密封条，一组刚质边梁及锚固件组成。钢质边梁内侧带有能固定橡胶密封条的沟槽。焊固在钢梁外侧的锚固件，与梁端预埋钢筋相焊接，浇筑高强度混凝土过渡后，同梁体连接**，具有与桥面接合平顺，密封止水、伸缩灵活，行车平稳，使用寿命长的特点。使用于伸缩量0～80mm的桥梁。 单组式伸缩缝主要材料：钢质边梁：采用16Mn的钢轧制，部面呈c形。橡胶密封条：采用氯丁橡胶制造，具有良好的耐老化、耐挠性能。80型伸缩缝。GQF-MZL160型伸缩缝是一种具有中国特色的新型公路桥梁伸缩装置。其采用边梁、中梁、横梁、位移控制系统、密封橡胶带等构件组成的一种桥梁伸缩装置。。80型桥梁伸缩缝。这种伸缩装置的构造简单。。 固锚件：有锚栓、锚环、锚板结构三种，设计工程师可根据桥面板设计厚度选用，间距一般为20cm，本厂也可根据设计工程师特定设计制造。80型伸缩缝。桥梁伸缩缝装置构造要求：桥梁伸缩装置在平行、垂直于桥梁轴线的两个方向，均能自由伸缩，牢固**，车辆行驶过时应平顺、无突跳与噪声；要能防止雨水和垃圾泥土渗阻塞；安装、检查、养护、*污物都要简易方便。 在设置伸缩缝处，栏杆与桥面铺装都要断开。。伸缩缝材料。 桥梁伸缩缝的类型:桥梁伸缩缝一般有对接式、钢制支承式、组合剪切式(板式)、模数支承式以及弹性装置 GQF-C40型伸缩缝装置的安装:为适应河流方向与行车路线不垂直的桥梁需要。。 选定伸缩缝规格尺寸选定伸缩缝的规格尺寸与使用寿命关系很大，在设计时应考虑足够的伸缩富余量。当桥梁位移方向与伸缩缝中心线正交时，选用伸缩缝规格比较*，但桥梁位移方向与伸缩缝中心斜交时，须分解成平行与垂直于中心线的两个矢量，选用伸缩缝规格取决于两个矢量当中的一个。与接缝平行的矢量：△Lp=△L.cosβ；与接缝垂直的矢量：△Lr=△Lr.sinβ式中：表示桥梁位移的总变形量；为位移方向与接缝方向的交角β=45゜ ∽135°△Lr是选用伸缩缝规格的依据， △Lp的变形一般由橡胶密封条的水平错动老完成，对伸缩缝的选用无太大的影响。 例：设计桥梁沿结构中心线位移95mm，伸缩缝与其斜交40°，按公式计算△Lr=73mm,△Lp=61mm选用本型号的伸缩缝是适用的。同时要注意，胶条以中部为准，zui大水平错动量在前后两个方向都是不应**过40mm，如计算中发现有过量错动，须选用较大规格的伸缩缝。设计时，如带有人行道，防撞墙结构的，**将设计角度，尺寸数据提供给本厂，便于工厂按设计要求整体制造。桥梁伸缩缝是一种用于为满足桥面形变，在两梁端之间、梁端与桥台之间或桥梁的铰接位置上设置伸缩装置。 公路桥梁伸缩装置(JT/T327) 伸缩装置的结构、性能及安装方法fd-80伸缩缝。80型伸缩缝。2)钢伸伸缩装置:它的构造比较复杂，只有在温差较大的地区或跨径较大的桥梁上才采用。钢伸缩装置也宜于在斜桥上使用橡胶伸缩装置。它是以橡胶带作为跨缝材料。这种伸缩装置的构造简单，使用方便，效果好。在变形量较大的大跨度桥上，可以采用橡胶和钢板组合的伸缩装置。。 GQF 一C 型、GQF 一Z 型、GQF 一L 型、GOF一F型桥梁伸缩装置，GQF 一MZL 型模数式桥梁伸缩装置，是采用热轧整体成型的异型钢材设计的桥梁伸缩装置。GQF 一C 型、GQ F一Z 型、GQF一F 型、GQF一L 型伸缩装置适用于伸缩量8Omm 以下的桥梁接缝，GQF 一MZL 型伸缩装置是由边梁、中梁、横梁和连动机构组成的模数式桥梁伸缩装置，适用于伸缩量80mm -12O0mm 的大中跨度桥梁。80型伸缩缝。异型钢单缝式桥梁伸缩缝装置，由单缝钢和橡胶密封带组成的单缝式伸缩装置适用于伸缩量不大于60mm的公里桥梁工程。由边梁钢和橡胶密封带组成的异型钢单缝式桥梁伸缩装置适用于伸缩量不大于80mm的公路桥梁工程。异型钢单缝式桥梁伸缩装置，是由边梁、中梁、横梁和控制机构组成的多缝组合伸缩装置，组合模数为80mm。通常伸缩量从160mm到1200mm共分15级，适用于伸缩量在160mm～1200mm的桥梁工程。zui大伸缩量可设计到2000mm。异型钢单缝式桥梁伸缩装置是改进型的模数式伸缩装置。结构简单，牢固**。支承横梁采用斜向设置方式，省掉了原伸缩装置的位移控制机构，较好地解决了原伸缩装置位移控制系统因螺栓、连杆松脱或锈死等原因造成失灵的问题。异型钢单缝式桥梁伸缩装置对支承系统的结构和材料也有新的改进，提高了伸缩装置对弯坡桥面的适应能力，延长了伸缩装置的使用寿命。用于公路、轨道交通工程的异型钢单缝式桥梁伸缩装置，是由高强度铝型材加装锚固螺栓和止水带构成的**耐腐蚀的桥梁伸缩装置。桥梁装置伸缩缝分为单组式桥梁伸缩缝和模数式(多组式)桥梁伸缩缝、TST碎石弹性伸缩缝、板式橡胶伸缩缝、组合式橡胶伸缩缝。单组式桥梁伸缩缝又叫D80伸缩缝，伸缩量0-80mm，产品系列分为五种异型钢材；多组式模数式伸缩缝伸缩量80-1200mm，适合大型公路桥梁使用。TST伸缩缝行车平稳，造价低，**性能好，无跳车次。。em伸缩缝。每个位移控制箱只设一根支承横梁。。 类别 型式 种类 说明 对接式 填塞对接型 沥青、木板填塞型 以沥青、木板、麻絮、橡胶等材料填塞缝隙的构造（在任何状态下，都处于压缩状态） U型镀锌铁皮型 矩形橡胶条型 组合式橡胶条型 管形橡胶条型 嵌固对接型 C型 采用不同形状的钢构件将不同形状橡胶条（带）嵌固，以橡胶条（带）的拉压变形吸收梁变位的构造 CQ型 FQ型 ZF型 钢制 支承式 钢制型 钢梳齿板型 采用面层钢板或梳齿钢板的构造 钢板叠合型 橡胶组合剪切式 板式橡胶型 BF型 将橡胶材料与钢件组合，以橡胶的剪切变形吸收梁的伸缩变位，桥面板缝隙支承车轮荷载的构造 模数 支承式 模数式 XF Ⅱ型 采用异型钢材与橡胶密封带组合的支承式构造 GQF－MZL型 无缝式 暗缝型 TST弹塑体 以路面等变形吸收梁变位的构造80型伸缩缝。桥梁伸缩装置型号：桥梁伸缩装置按照性能及安装方法可以分为：GQF-C型、GQF-Z型、GQF-L型、GQF-F型、其中GQF-MZL型数模式桥梁伸缩缝装置,是采用热轧整体成型的异型钢材设计的桥梁伸缩缝装置. GQF-C型、GQF-Z型、GQF-L型、GQF-F型伸缩缝装置适用于伸缩量80mm以下的的桥梁接缝, GQF-MZL型伸缩缝装置是由边梁、中梁、横梁和连动机构组成的模数式桥梁伸缩缝装置,适用于伸缩量80mm-1200mm的大中跨度桥梁.。d80伸缩缝。结构简单。
如用户安装有困难，我公司可派技术人员现场指导, 根据实际情况，需方可与衡水鑫威工程橡胶有限公司技术服务部联系。

衡水鑫威工程橡胶有限公司是一家国内外从事桥梁配件产品的**生产厂家，坐落于京南明珠之称的衡水市，交通便利，环境优美，占地面积150余亩。拥有铸造、机加工、化、剪切、伸缩缝、橡胶制品六个车间，各种设备500余套，从事**生产的员工400余人，**工程技术人员80余人。 公司技术力量雄厚，生产设备精良，检测手段完善；并**全国工业生产许可证和质量体系认证。在社会各界同仁的大力支持下，本公司产品已形成四大类，1000多个品种规格。主要有桥梁支座系列、桥梁伸缩缝装置、橡胶止水系列、桥隧配件产品。广泛用于公路、铁路桥梁、隧道、地铁等工程。 公司坚持“开拓进取，***，诚信为本，顾客至上”的质量方针，建立了科学完善的质量管理与**体系。公司拥有独立的售后服务部门，由专人负责、统一安排。对客户提出的产品咨询和技术咨询，热情耐心的为客户进行解答。在今后的工作中我们将一如既往的继续努力，不断持续改进，为客户提供**的产品和*的售后服务，愿与广大客户真诚合作，为公路桥梁事业做出应有的贡献。
