供应耙式浓缩机的结构

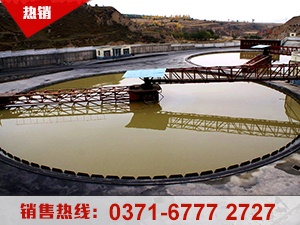

耙式浓缩机由浓缩池、耙架、传动机构、给料装置和卸料装置组成。 浓缩池按其结构特点可分为中心传动式、周边传动式及多层浓缩机三种。浓缩池是用钢板或钢筋混凝土建造的平底或略作圆锥形底的圆形池子。根据用途不同，可分为带*支柱和不带*支柱的两种。池中心底部开一个或两个以上的卸料孔。池子上部周边设有环形溢流槽。 杷架系一金属珩架。在珩架下面固定着许多刮板，与浓缩池半径成一定角度。当杷架旋转时，要求刮板能将沉淀在池底的物料从池子周围*的刮向中心卸料孔处。刮板的形状以对数螺旋线为较好。杷架的旋转速度很慢，以避免破坏矿粒的沉淀过程，通常较外围刮板的线速度每分钟不**过7~8米，此速度决定于浓缩物料的性质，若浓缩物料粒度较粗和*沉降，刮板的转速为6米/分左右，浓缩较细矿泥和细粒精矿时，刮板的周边速度应在3~4米/分以下。

传动机构有两个特点：

**，速比大。因此采用蜗轮蜗杆减速机或三级齿轮减速机与开式齿轮组组合使用才能满足要求；

*二，尖峰负荷高，当浓缩产物浓度过大或给料过多时，刮板所受阻力聚然增大数倍。

所以，传动机构**有*装置，才能避免机件受损和电机烧毁。 给料装置的给料方式有上部给料和下部给料两种。上部给料口位于浓缩池*，下部给料口在浓缩池底的中心。上部给料被广泛应用。下部给料虽然可以节省给料槽托架，但是动力消耗大，同时给料口结构复杂，并且*堵塞，维修也不方便，实际上除流程特殊要求外，较少采用下部给料方式。 卸料装置一般应采用胶泵和砂泵，应能连续和均匀的将被刮板刮到卸料口的浓缩产物排出。
