基本原理
场**扫描电镜利用场**电子产生高能量的电子束，当电子束与样品相互作用时，会产生二次电子、背散射电子等信号。二次电子主要来自样品表面浅层，对样品表面形貌敏感，可用于观察样品的表面细节；背散射电子则与样品原子序数有关，通过分析背散射电子的信号可以了解样品表面不同区域的成分差异。
场**扫描电镜性能特点
高分辨率：可达到纳米甚至亚纳米级的分辨率，能够清晰地观察到样品表面的微观结构和细节。
高放大倍数：放大倍数通常在 10-100 万倍之间连续可调，可根据需要选择合适的放大倍数观察样品。
良好的景深：可以获得具有立体感的样品表面图像，对于观察粗糙或不规则的样品表面有利。
多功能性：除了观察形貌外，还可配备能谱仪、电子背散射衍射仪等附件，进行元素分析、晶体结构分析等。
低电压成像能力：在低加速电压下也能获得量的图像，可用于观察对电子束敏感的样品。
场**电镜应用领域
材料科学领域
材料微观结构研究：分析金属、陶瓷、高分子等材料的晶粒尺寸、形状、分布及晶界特征等，如研究纳米金属材料的晶粒大小和生长形态，帮助优化材料的制备工艺，提高材料性能。
材料表面形貌观察：观察材料在制备、加工或使用过程中的表面形貌变化，如金属材料的磨损表面、腐蚀表面，了解材料的损伤机制，为材料的防护和使用寿命预测提供依据。
复合材料界面分析：观察复合材料中不同相之间的界面结合情况，如碳纤维增强树脂基复合材料中碳纤维与树脂的界面结合状态，为提高复合材料的性能提供指导。
半导体行业
半导体器件制造与检测：在半导体芯片制造过程中，用于观察光刻图案的精度、刻蚀效果、薄膜的均匀性等，如检测芯片表面的光刻线条是否清晰、有无缺陷，及时发现制造过程中的问题，提高芯片的良品率。
半导体材料研究：分析半导体材料的晶体结构、缺陷分布、杂质沉淀等，如研究硅材料中的位错、杂质团簇等缺陷对半导体性能的影响，为半导体材料的研发和质量控制提供重要信息。
地质与矿物学领域
矿物形貌与结构分析：观察矿物的晶体形态、解理、断口等特征，如石英、长石等常见矿物的晶体形貌，为矿物的鉴定和分类提供依据。
岩石微观结构研究：分析岩石的孔隙结构、矿物颗粒的排列方式、胶结物的形态等，了解岩石的物理性质和力学性能，为石油勘探、地质工程等提供基础数据。
纳米科技领域
纳米材料制备与表征：用于观察纳米材料的尺寸、形状、分散性等，如碳纳米管的管径、长度、管壁结构，以及纳米颗粒的粒径分布和团聚状态等，指导纳米材料的合成和制备工艺优化。
纳米器件研究：观察纳米器件的结构和性能，如纳米传感器、纳米电子器件等的微观结构和界面特性，为纳米器件的设计和性能改进提供依据。
注意事项
样品要求：样品必须是干燥的固体，且无挥发性、无磁性、无腐蚀性、性、无放射性。对于块状样品，尺寸不能太大；粉状样品需适量且要固定好，防止飞扬。
操作规范：操作过程中要严格按照仪器操作手册进行，避免误操作。在更换样品、调节参数等操作时，要小心谨慎，防止碰撞样品台和探测器。
安全事项：场**扫描电镜内部有高压和高真空系统，在仪器运行过程中，严禁打开舱门或触摸内部部件，以免发生触电或其他安全事故。
环境要求：仪器应放置在温度和湿度相对稳定、无振动、无强电磁场干扰的环境中。
数据管理：未经授权，不得随意或修改仪器中的数据。如需拷贝数据，应使用*的存储设备，并遵守实验室的数据管理规定。

扫描电镜测试的运用：
SEM形貌观察：
观察纳米材料的结构、颗粒尺寸、分布、均匀度及团聚情况；
观察高分子材料的粒、块、纤维、膜片及其制品的微观形貌，以及异常分析；
观察金属材料的微观组织，如马氏体、奥氏体、珠光体、铁素体等；
分析金属材料表面的磨损、腐蚀和镀层厚度等；
观察断口形貌，揭示断裂机理，如疲劳断裂等；
分析陶瓷材料的原料、成品的显微结构及缺陷，观察晶相、晶体大小、杂质、气孔及孔隙分布等
观察生物细胞、组织，如膜结构、细胞质和细胞器等。

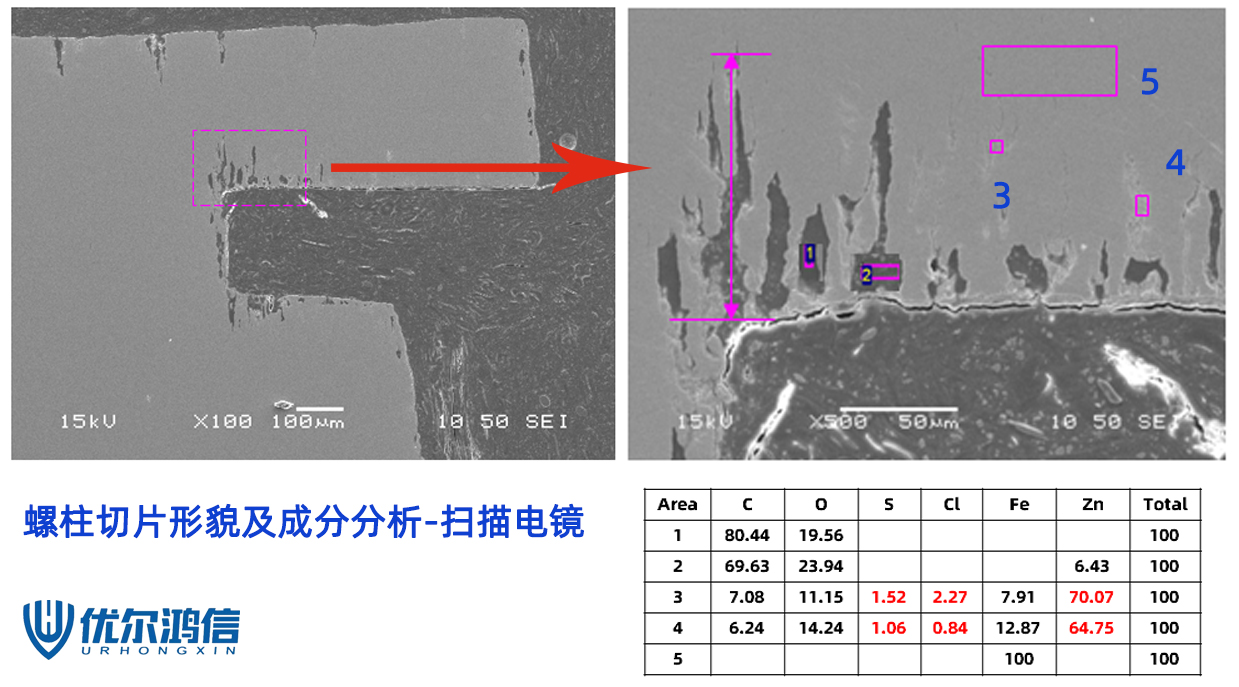

结合切片技术，分析PCB板IMC厚度、锡须观察等
EDS成分分析：
分析纳米材料的微区成分，确定其组成；
测定微量颗粒成分，如异物成分分析；
结合切片技术，测试金属镀层成分；
清洁度滤膜颗粒成分分析等

应用领域：透射电镜主要用于材料科学、物理学、化学等领域的研究，如半导体、陶瓷、金属等材料的微观结构分析。
扫描电镜（Scanning Electron Microscope，SEM）

场**扫描电镜（FE-SEM）是一种高分辨率的电子显微镜，广泛应用于材料科学、生物学、纳米技术等领域。
工作原理
电子源：FE-SEM使用场**电子源，通过强电场从尖锐的钨针尖或单晶LaB6**电子，产生高亮度、高相干性的电子束。
电子束聚焦：电子束经过电磁透镜系统聚焦，形成细的探针，扫描样品表面。
信号检测：电子束与样品相互作用，产生二次电子、背散射电子等信号，探测器接收这些信号并形成图像。
主要特点
高分辨率：FE-SEM的分辨率通常可达1 nm以下，能够观察纳米级结构。
高放大倍数：放大倍数可达百万倍，适合观察微小细节。
多种信号模式：除了二次电子成像，还可以进行背散射电子成像、能谱分析（EDS）等。
样品准备
导电性：非导电样品需要镀金或碳等导电层，以避免电荷积累。
尺寸：样品尺寸需适合样品台，通常不**过几厘米。
干燥：生物样品通常需要脱水处理，或使用低温冷冻技术。
应用领域
材料科学：观察材料的微观结构、表面形貌、晶体缺陷等。
生物学：研究细胞、组织、微生物等的**微结构。
纳米技术：表征纳米颗粒、纳米线、薄膜等纳米材料的形貌和尺寸分布。
测试步骤
样品准备：根据样品性质进行适当的预处理。
装载样品：将样品固定在样品台上，确保稳固。
抽真空：将样品室抽真空，通常**10^-5 Pa。
调整参数：设置加速电压、束流、工作距离等参数。
扫描成像：选择合适的区域进行扫描，获取图像。
数据分析：对图像进行分析，提取所需信息。
注意事项
样品污染：避免样品污染，保持样品室清洁。
参数优化：根据样品特性优化测试参数，以获得图像质量。
安全操作：遵循设备操作规程，确保安全。
通过FE-SEM测试，可以获得样品表面的高分辨率图像和丰富的微观结构信息，为科学研究和技术开发提供重要支持。
扫描电镜测试结合SEM形貌分析和EDS能谱分析，为研究人员提供了全面的微观信息，成为材料分析、质量控制、故障诊断等领域的工具。随着技术的不断发展，扫描电镜测试将在更多领域发挥重要作用。
