无收缩高强灌浆材料 高膨胀 强堵漏 建筑渗水用 高强度

西美建材有限公司于贰零壹陆年成立，公司位于西安 经济技术开发区未央大道与凤城一路东段。
公司业务范围集：高强无收缩灌浆料，环氧树脂灌浆料、高强耐磨料，预应力压浆剂（料），桥梁支座砂浆，道路抢修料,干撒型耐磨地耐磨料，地坪高强自流平砂浆，高强聚合物修补砂浆，环氧结构胶，环氧修补砂浆胶泥，聚合物加固砂浆修补砂浆等，用于化工、电力，机械制造，，矿产冶金，现代建筑、所需的一系列产品。集生产制造，销售于一体的系统完整制度健全的企业。随着西部大开发战略不断实施近几年市场经济的逐渐成熟，西部建设的不断发展，企业也迎来发展的良好机遇。
采用灌浆料加固修补时，对模板支设要求比较严格，模板安装应当坚固、稳定、不漏水。本次修补工程中采用竹模板，模板边均刨光呈直线，以保证平整严密接触。模板与混凝土表面的接缝，用525号水泥拌制成干稠水泥浆，用手指抹成断面45°角的封缝灰浆条。抹缝时用手指边压边抹，以做到严密不漏水。水泥浆抹缝在灌浆前24h进行完。竹模板与竹模板之间的接缝用塑料基粘胶带贴封。粘胶带贴在模板内侧效果。模板内侧不能贴时，可贴在接缝外侧。粘胶带均要贴平压实。贴粘胶带前将贴粘胶带处的浮灰干净。

灌浆料的养护
1)灌浆完毕后30分钟内,应立即喷洒养护剂或覆盖塑料薄膜并加盖岩棉被等进行养护,或在灌浆层终凝后立即洒水养护。
2)冬季施工时,养护措施还应符合现行《钢筋混凝土工程施工验收规范》(G204)的有关规定。
3)在不同温度条件下的养护时间和拆模时间表
日气温(℃) 拆模时间(h) 养护时间(d)
-10~0 96 14
0~5 72 10
5~15 48 7
≥15 24 7
折叠施工
1、灌浆施工前应准备搅拌机具、灌浆设备、模板及养护物品。
2、二次灌浆时，模板与设备底座四周的水平距离宜控制在100mm左右;模 板**部标高应不**设备底座上表面50mm。
3、混凝土结构改造加固时，模板支护应留有足够的灌浆孔及排气孔，灌浆孔径不小于50mm，间距不**过1000mm。
4、水泥基灌浆材料拌和时，应按照产品要求的用水量加水。宜采用机械拌和。拌和时宜先加入2/3的水拌和约3min，然后加入剩余水量 拌和直至均匀，拌和地点宜靠近灌浆地点。

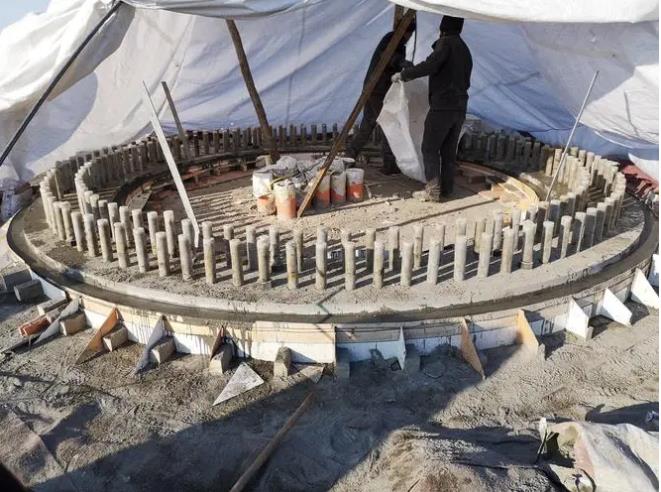

5、地脚螺栓锚固灌浆:
1)地脚螺栓成孔时，螺栓孔壁粗糙，应将孔内清理干净，不得有浮灰、
油污等杂质，灌浆前用水浸泡8~12h，孔内积炎。
2)灌浆前应地脚螺栓表面的油污和铁锈。
3)将拌和好的水泥基灌浆材料灌入螺栓孔内时，可根据需要调整螺栓的
位置。灌浆过程中严禁振捣，可适当插捣，灌浆结束后不得再次调整螺栓。
6、 设备基础二次灌浆:
1)灌浆前，应将与灌浆材料接触的设备底板和混凝土基础表面清理干 净，不得有松动的碎石、浮浆、浮灰、油污、蜡质等。灌浆前24h，基础混凝土表面应充分润湿，灌浆前1h，积水。
2)二次灌浆时，应从一侧进行灌浆，直到从另一侧溢出为止，不得从相对两侧同时进行灌浆。灌浆开始后，必须连续进行，并尽可能缩短灌浆时间。
3)轨道基础或灌浆距离较长时，视实际工程情况可分段施工，每段长度不应**过5米。如设备底板具有复杂结构，宜采用压力灌浆。
4)在灌浆过程中严禁振捣，必要时可采用灌浆助推器，助推器沿浆体流动方向的底疗推动灌浆材料，严禁从灌浆层的中、上部推动。
5)设备基础灌浆完毕后，宜在灌浆料初凝后沿底板边缘向外地人切45° 斜角，如无法进行切边处理的，应在初凝后用抹刀将灌浆层表面压光。
7、 混凝土结构改造和加固灌浆:
1)水泥基灌浆材料接触的混凝土表面应充分凿毛。
2)混凝土结构缺陷修补，应剔除酥松的混凝土并使其露出钢筋，将修补区域边缘切成垂直形状。
3)灌浆前应所有有碎石、粉尘或其它杂物，并湿润基层混凝土表面。
4)将拌和均匀的灌浆料灌入模板中并适当敲击模板。
5)灌浆层厚度大于150mm时，应采取相关措施，防止产生温度裂缝。

一、产品简介
    利美早强灌浆料 主要应用于大型设备、机床、进口重型机械的设备安装中，具有高强早强特点。灌浆料产品已经注册了戈施涂商标，十几年来，亨利系列灌浆料 已经成功地应用于多项大型重点工程项目，如宝钢二、三期工程；北京鸟巢；上海环球金融中心；秦山核电站二、三期工程；武钢二热轧板长；上海浦东 **会展中心；上海通用汽车等项目
二、产品特点
大流动度 自流平灌浆料 早强、高强 24h达到设计强度的30%，3d达到设计强度的60%，灌浆3d就可以进行设备安装、开机调试。28d养护期后强度可以达到100N/mm2. 无收缩，高钢筋握裹力，设备适应性好： 本产品具有高强无收缩微膨胀性能，对钢筋具有良好的握裹力。 无污染，对环境友好 采用环保型原材料，对环境无污染，具有憎油特性，保护设备，提高使用寿命。
三、主要技术指标
项目 指标

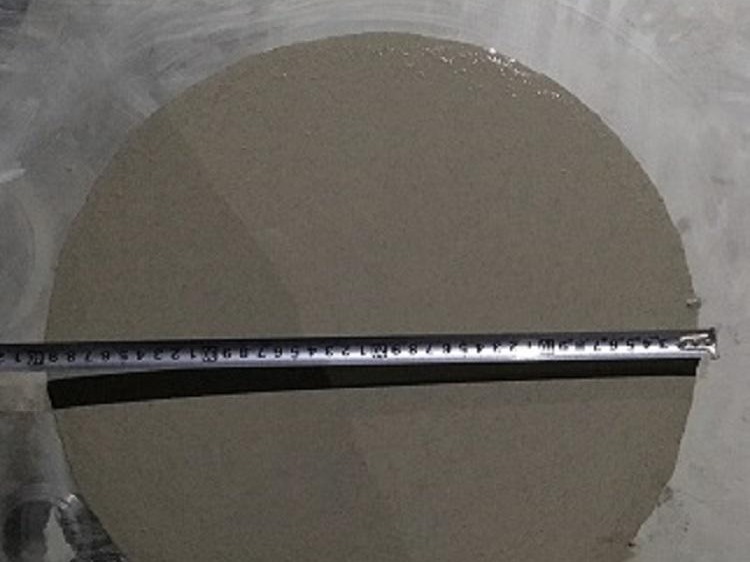

流动度 ≥320（初始值）
≥240（30min）
弹性模量（28d） ≥30
泌水率 0
抗压强度(Mpa)≥ 2h 20
28d 50
抗折强度(Mpa)≥ 1d 10
竖向膨胀率(%),28d 0.2-0.1
四、使用方法
1、基面处理：粉尘、油污和其它污垢等不利于粘接的物质；修补裂缝等缺陷；基面应用清水湿润至饱和，但施工时不应留有明水。
2、根据施工面积或单位时间施工面积计算粉料量及用水量，每次拌和量应保证在砂浆失去流平性前全部施工完毕。
3、配合比（重量比）：水：粉料＝0.14～0.15：1

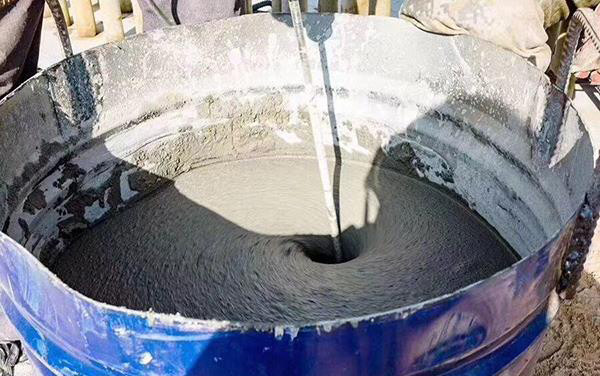

4、搅拌：先将水加入搅拌桶中，然后逐渐加入称量好的灌浆料，边投料边用电动搅拌进行搅拌，直至粉料全部加完，再继续搅拌3-5分钟，使浆料均匀。
5、将拌和后料浆均匀倒于处理好的基面上，自流平即可。流平应在可施工时间内完成，施工后的机具应立即用水冲洗干净。
6、可施工时间视环境温度而定，在20℃时为搅拌完成后30分钟内。注意：无法恢复流动性的浆料切忌不可再次加水混合搅拌再用。
7、材料用量2200-2400Kg／m3
五、包装及贮存
    采用防潮包装，净重25kg／袋，保质期6个月；须贮存于干燥通风的室内，注意防潮，请尽快使用。
六、使用范围
    1、高速铁路客运专线盆式橡胶支座灌浆
    2、抢修工程

高强无收缩灌浆料开裂原因分析:
1、灌浆料产品本身膨胀率不达标，不能补偿收缩开裂；
2、配制灌浆料时采用人工搅拌，加水量远远大于厂家所要求的用水量，引起开裂；
3、施工环境时环境温度如何，是否按相应的施工方法进行；
4、混凝土基础面处理是否到位？有无拉毛，浸水润湿处理；
5、施工后严禁振捣，否则会引起灌浆料分层，离析、开裂，上层灌浆料强度低等；
6、灌浆料浇注后，覆盖，养护是否到位；
7、灌浆料施工过程中，周围有无大型设备运行，引起震动。
在企业新气象新发展过程中，逐步形成了广泛稳定的客户群，树立了良好的企业和产品形象，而且与客户也建立了良好的合作关系，我们利美人将全心投入，努力进取，沿着企业“顺应自然、求实发展、饮水思源、感恩图报” 宗旨的精神奋发向上，将用心为广大客户提供较加地服务；谨望各位能继续支持我们，鼓励我们，共同为利美创造新而永恒的生命。

西美建材有限公司成立于2016年01月06日，注册地位于陕西省西安市经济技术开发区凤城一路9号香谢丽都5号楼2单元903室，法定代表人为郭建璐。经营范围包括经营项目：一般经营项目：材料（除木材）、保温材料、水泥、混凝土、路桥材料、橡塑制品、金属材料、管材管件、五金交电、机电设备（除小轿车）、通讯器材、环保设备、仪器仪表、传感器、电子元器件的批发零售；园林绿化工程、土石方工程、建筑安装工程、水利水电工程、室内外装饰装修工程的设计、施工。
