示波器的用途有哪些？示波器是一种测试与测量仪器，可显示某个变量与另一个变量之间的关系。例如，它可以在显示屏上绘制一个电压（y轴）—时间（x轴）图。图10显示了一个图表示例。如果您需要测试某个电子器件是否正常工作，这项功能会很有用。如果您知道移除该器件之后信号的波形会发生什么变化，您就可以利用示波器来查看这个器件是否在输出正确的信号。请注意，x轴和y轴会以网格线分成一些格子。您可以利用这种网格线执行手动测量，但新型示波器能够自动执行大多数的测量，并且得到较精确的结果。手持示波器具有携带方便、操作简单等特点。广东双通道手持示波器示波器

模拟示波器非常实用，因为荧光点会继续发光一段时间而不会马上消失。模拟示波器的不足之处是无法使显示画面 “固定”，从而使波形停留较长的时间。当荧光物质不再发光时，该部分的信号也随之消失。此外，您无法自动执行波形测量，必须使用显示屏上的网格线进行手动测量。电子束在进行水平扫描和垂直扫描时存在一个速度上限，这会导致模拟示波器可显示的信号类型也十分有限。尽管模拟示波器目前还拥有不少用户，但其销量大不如前。数字示波器已经成为用户的主流选择。浙江示波器手持示波器是一种手持式的电子测量仪器，用于显示被测量的瞬时值轨迹变化情况。

存储深度英文叫“RecordLength”，有时翻译成“存储长度”或“记录长度”，都是一个意思。存储深度表示示波器可以保存的采样点的个数，单位为kpts（kS）或Mpts（MS），pts是points的缩写，意思是采样点，比如示波器的存储深度为1Mpts，意味着它可以保存100万个采样点。在存储深度一定的情况下，采样率越高，存储器存满的速度越快，反之亦然，采样率和存储深度之间的关系为：存储深度=采样率×波形时长。例如，假设某款示波器的采样率为200MS/s，水平轴（时间轴）满屏幕为10格，设置时基为10ms/格，则每屏幕采样时间是100ms（10ms/格×10格），需要示波器的存储深度为20Mpts（200MS/s×100ms）；设置时基为100ms/格，则每屏幕采样时间是1s（100ms/格×10格），需要示波器的存储深度为200Mpts。如果该款示波器的存储深度只有2Mpts，由于存储深度是固定的，只能通过降低采样率达到目的，在*1种时基设置情况下，示波器的实际采样率降低至20MS/s；在*2种时基设置情况下，示波器的实际采样率为2MS/s，这势必造成波形质量下降。

    右是200us/grid，左一个周期占2个格，周期是1ms，即频率为1KHz，右一个周期占5个格，也是1ms，即1KHz。这里就并未哪个较合理的疑问了，实际疑问实际对待，它们都是很合理的示波器运用狭小的，由高速电子构成的电子束，打在涂有荧光物质的屏面上，就可以产生微小的光点。在被测信号的作用下，电子束就仿佛一支笔的笔尖，可以在屏面上刻画出被测信号的瞬时值的变化曲线。运用示波器能观察各种不同电信号大幅度随时间变动的波形曲线，还可以用它测试各种不同信号的电量，如电压、电流、频率、相位差、调幅度等等。双踪示波器是由两个通道的y轴前置放大电路、门控电路、电子开关、混合电路、推迟电路、y轴后置放大电路、触发电路、扫描电路、x轴放大电路、z轴放大电路、校准信号电路、示波管和高低压电源供给电路等构成。观察信号波形时，被测信号ＵＡ、ＵＢ，通过ＣＨＡ、ＣＨＢ两个输入端输入示波器，先分别送到y轴前置放大电路yＡ和yＢ开展放大。因通道yＡ和通道yＢ都受电子开关的控制，所以ＵＡ，ＵＢ两信号轮班着输送到后面的混合电路，延期电路，y轴后置放大电路，加到示波管的垂直偏转板上。为了适于各种不同的测试需，电子开关可有五种不同的工作状况。模拟示波器的缺点有带宽有限、无法存储和分析、触发能力太弱、性能不稳定等。

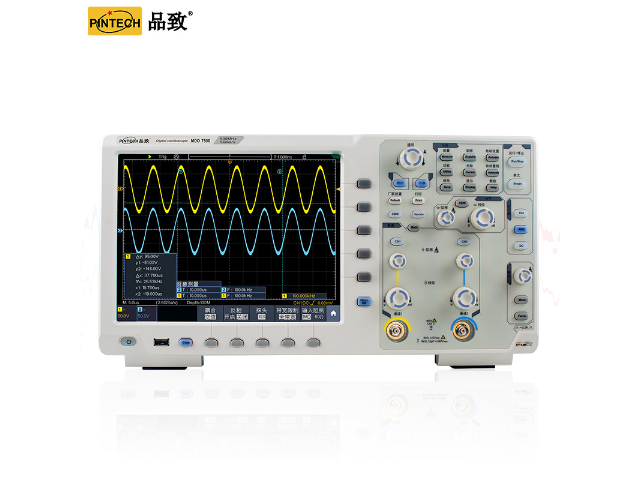

数字示波器一般都具有存储记忆功能，能存储记忆测量过程中任意时间的瞬时信号波形，可以捕捉信号变化的瞬间进行观测。如图所示，为典型数字示波器的整机结构。从图中可以看出，数字示波器分为左右两部分，左侧部分为信号波形及数据的显示屏部分，右侧部分是示波器的控制部分，包括键钮区域、探头连接区。显示屏数字示波器的显示屏是显示测量结果和设备当前工作状态的部件，在测量前或测量过程中，参数设置、测量模式或设定调整等操作也是依据显示屏实现的。如图所示，为典型数字示波器的显示屏，可以看到，在显示屏上能够直接显示出波形的类型、屏幕每格表示的幅度、周期大小等，通过示波器屏幕上显示的数据可以很方便地读出波形的幅度和周期。所谓对示波器的校正，是将示波器的原来波形在测试之前正确调试出来。浙江示波器

模拟示波器采用的是模拟电路，示波管基础是电子枪，电子枪向屏幕**电子，**的电子经聚焦形成电子束。广东双通道手持示波器示波器

数字示波器Q选购时需要考虑的因素※带宽首要考虑的是示波器的带宽，也就是能通过**放大器的信号的比较大频率。它所遵循的原则是，示波器的模拟带宽必须比待测信号的比较大频率要高。大多数示波器制造商将带宽定义为正弦波输入信号衰减到71%(-3dB点)时的频率。如果输入的信号不是一个纯净的正弦波，波形中将包含较高的频率谐波。比如，一个20MHz的方波如果用20MHz带宽的示波器显示的话，将显示出一个衰减日扭曲的波形。一般来说，尽量选购带宽比待测信号的比较大频率高出5倍以上的示波器9。但遗憾的是，高带宽的示波器价格是比较昂贵的。另外，有些示波器所标明的带宽并不适用于所有电压范围，所以务必仔细阅读资料手册。广东双通道手持示波器示波器
