浔之漫智控技术(上海)有限公司是西门子授权PLC模块供应商
.设置读写保护和密码
选中监视窗口左边的“防护与”,可以设置保护级别,如下图所示。
5.设置循环时间
循环时间是操作系统刷新过程映像和执行程序循环OB的时间,包括所有中断次循环的程序的执行时间,每次循环的时间并不相等。
CPU提供两个参数来监视循环时间:循环周期监视时间和固定的小扫描循环时间(可启用)。启动阶段结束后,开始扫描循环监视。1.可能模拟量输入模块和现场传感器分别使用了自供电或隔离的电源,而两个电源没有彼此连接,即模拟量输入模块的电源和现场传感器的信号地没有连接;这将会产生一个很高的上下振动的共模电压,影响模拟量输入值。
2.另一个原因可能是模拟量输入模块接线太长或绝缘不好受到电磁干扰。
可以用如下方法解决:
1.连接现场传感器的负端与模块上的公共M端以补偿此波动。(但要注意,确保这是两个电源系统之间的联系。)
背景是:
○ 模拟量输入模块内部是非隔离的;
○ 共模电压必须小于12V且大于-12V;
○ 对于60Hz干扰信号的共模抑制比为40dB。
2.使用模拟量输入滤波。
点击“设备视图”,选择需要设置模拟量输入滤波的模块;如图1所示:
○ 选择需要滤波的通道;
○ 选择滤波强度。
图1.设置模拟量输入滤波
滤波得出的数值是已采样的 n 个数值的平均值,而 n 是周期数。如图2所示:
图2. “滤波”选项对应的采样次数
当 S7-1200 模拟量输入模块接收到测量值波动时,可通过如下图的步骤进行检查:概述
S7-1200设计紧凑、成本低廉且具有功能强大的指令集,这些特点使它成为控制各种应用的解决方案。S7-1200型号和基于Windows的编程工具提供了解决自动化问题时需要的灵活性。S7-1200与新型 SIMATIC HMI的匹配确保自动化任务特别、易于开发和调试。博途用于S7-1200的工程系统,具有直观的处理特性。
一
S7-1200 硬件组成
(1)控制器:带有集成 PROFINET 接口,用于编程设备、HMI 或其它SIMATIC控制器之间通信
(2)信号板:可直接插入到控制器
(3)信号模块:用于扩展控制器输入和输出通道
(4)通信模块:用于扩展控制器通信接口
(5)附件:如电源、开关模块、电池板或 SIMATIC 存储卡
图5 添加OB新块
图6 手动选择创建编号
图5 添加OB新块界面,我们可以看到,在红色矩形框处,OB编号数值为123,我们选择的创建方式为自动。如果你想起用别的编号,可以选择手动方式,同时可以选择创建OB块采用的语言。大家不妨自己试一试哦。
这里讲解几个常用的OB类型块使用,其他类型OB块使用,大家可以翻阅系统编程手册。
程序循环事件OB块(program cycle):该块主要用于执行循环运行的程序,一般一个程序中创建一个便可以,是默认的Main程序(OB1),我们可以通过调用FC和FB来实现其他功能。系统CPU每个扫描周期都会执行该类型OB块。
启动事件OB块(Startup):该块主要用于初始化变量,当PLC断电重启或者CPU从STOP切换为RUN时候执行,往后不再运行,也是只运行一次。我们新建一个DB1块,添加两个,设置初始值,如下图所示:
图7 添加DB块变量
然后新建一个Startup事件OB块,写如下程序(SCL语言):
图8 Startup事件OB块程序
我们可以看到该类型OB块编号为100,如果再建一个该类型OB块,编号必须>=123。然后我们下载程序,这里顺便提一下下载选项,如下图所示:
图9 下载选项
如果是初次下载,选择“硬件和软件(仅更改)”。如果不是初次,可以选择你修改的部分,这样会提高下载速度。
图10 程序运行结果
循环中断事件OB块(Cyclic interrupt):常常用于需要定时执行的任务,比如我们需要1秒钟采样50个模拟值,我们可以把循环时间设置为20毫秒。可能会有人问,为什么不采用普通定时器每隔20毫秒采样一次呢?因为普通定时器会受到CPU扫描周期的影响。在PID程序中,我们需要采用循环中断事件来调整计算PID输出。
图11 添加循环中断事件OB块

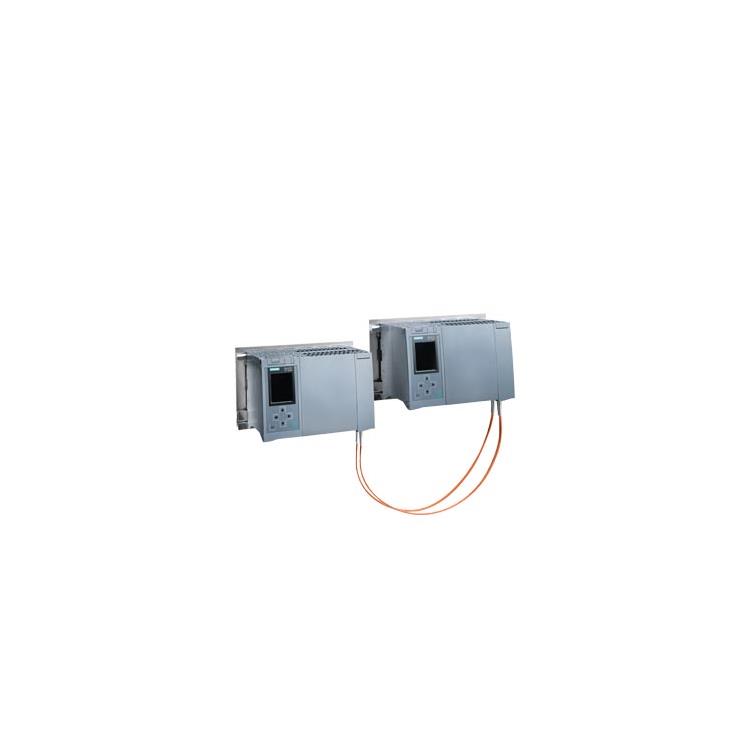

6ES7592-2AX00-0AA0 SIMATIC S7-1500,标签,35mm模板适用,100片
6ES7592-1AX00-0AA0 SIMATIC S7-1500,标签,25mm模板适用,100片
6ES7592-1AM00-0XB0 "SIMATIC S7-1500
35mm模板前连接器,螺钉型,40针,含4根跳线 "
6ES7592-1BM00-0XB0 SIMATIC S7-1500 35mm模板前连接器,快连型,40针,含4根跳线
6ES7592-1BM00-0XA0 SIMATIC S7-1500 25mm模板前连接器,快连型,40针,含4根跳线
6ES7590-5AA00-0AA0 "用于连接PE(地)到S7-1500安装导轨的接地元件,
对于2000mm的安装导轨是必须的 每个包装20片"
6ES7591-1AA00-0AA0 备件:S7-1511/13CPU显示面板
6ES7591-1BA00-0AA0 备件:S7-1515/16/18CPU显示面板
6ES7590-8AA00-0AA0 备件:S7-1500 PS/PM供电模板连接头,内含10片
6ES7528-0AA70-7AA0 SIMATIC ET 200MP备件:接口模块(6ES7 155-5AA00-0AB0)前盖板5片/包
6ES7528-0AA00-7AA0 SIMATIC S7-1500备件:I/O模块前盖板5片/包,35mm模板适用
6ES7528-0AA00-0AA0 SIMATIC S7-1500备件:I/O模块前盖板5片/包,25mm模板适用
6ES7590-0AA00-0AA0 SIMATIC S7-1500备件:U型连接器, 5片/包
6ES7592-3AA00-0AA0 SIMATIC S7-1500备件:跳线,20片/包
6ES7590-5CA00-0AA0 "SIMATIC S7-1500备件:屏蔽套件:含屏蔽端子,
框架以及24VDC接线端。"
6ES7590-5BA00-0AA0 SIMATIC S7-1500备件:模拟量/技术模板屏蔽端子
6ES7954-8LC02-0AA0 4MB
6ES7954-8LE02-0AA0 12MB
6ES7954-8LF02-0AA0 24MB
6ES7954-8LL02-0AA0 256MB
6ES7954-8LP01-0AA0 2GB
6ES7810-2CC03-0YX0 "STEP 7-Micro/WIN 是一种简便、易学的编程软件,用于 SIMATIC S7-200 自动化系统。它功能十分广泛,甚至非常复杂的自动化任务也能解决。它调试简便,编程省时,用户友好性。
STEP 7-Micro/WIN 是一种简便、易学的编程软件,用于 SIMATIC S7-200 自动化系统。它功能十分广泛,甚至非常复杂的自动化任务也能解决。它调试简便,编程省时,用户友好性。
STEP 7-Micro/WIN 是一种简便、易学的编程软件,用于 SIMATIC S7-200 自动化系统。它功能十分广泛,甚至非常复杂的自动化任务也能解决。它调试简便,编程省时,用户友好性。
"
使用
PID功能,需要先添加循环中断程序块,再添加
PID_Compact 指令
。在下图中可以看到,在这个程序块中可以修改其循环时间。
浔之漫智控技术(上海)有限公司是西门子一级代理商具备以下产品优势西门子可编程控制器,西门子触摸屏,西门子工业以太网,西门子数控系统,西门子高低压变频器,西门子电机驱动等等。西门子S7-200PLC,西门子S7-400PLC,西门子S7-300PLC,LOGO!逻辑模块,西门子ET200I/O模块,西门子S7-1200PLC,西门子电机,西门子低压电机,伺服电机,主轴电机,直线电机,扭矩电机,直流电机,西门子工业以太网,西门子光钎电缆,工业交换机,通讯网卡,西门子网络通讯设备,网络模块,西门子总线电缆,紫色双芯电缆绿色4芯电缆,蓝色双芯电缆,西门子总线接头,西门子驱动系统,伺服驱动,模块驱动,电源模块,西门子触摸屏,Smart1000Micro 面板文本面板多功能面板,Smart700触摸屏OP 73触摸屏,其他触摸屏面板,西门子变频器MM420变频器,MM430变频器,MM440变频器,G120变频器G110变频器系列,工程变频器,西门子工程逆变器,西门子直流调速器,其他变频器及备件,西门子数控系统及备件,NCU主板,CCU控制主板,西门子数控系统,西门子PCU50,控制单元操作面板,手持单元,西门子软件,西门子低压产品,西门子工控机等西门子PLC模块-西门子PLC主机-西门子PLC控制器-西门子PLCS7200-西门子PLCS7-300-西门子plcs7-400-西门子PLCS71200-西门子PLCS71500 西门子PLC扩展模块-西门子PLC通讯模块-西门子PLC定位模块-西门子PLC数字量模块-西门子PLC输出输入模块
