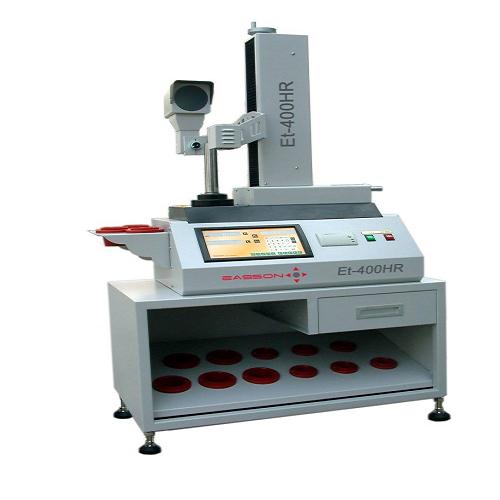

ET-400HR光学测刀仪简介


	怡信ET-400HR光学投影测刀仪是专为提高CNC加工中心的效率而设计的，主要用用测量数控机床、加工中心及柔制造单元用的刀具切削刃的坐标位置；完善的满足数控机床及加工中心的高效率，高精度和可重复性。具有使用简捷，高度精确的优点，整个对刀过程不需要在CNC机床上进行，有效避免对工件的损坏以及机订对刀的困难和危险。同时ET-400HR光学投影测刀仪操作起来又精确，简单方便快捷，弥补了用数控机订检测刀具尺寸所存在的严惩不足，充分发挥数控机床的优点，大大提高用户的工作效率。


	A.使用范围


	可用于测量刀具的直径、相对长度、圆弧半径、夹角


	适用于测量各种类铣刀、镗刀、钻头、螺纹工具、复合刀具以及非标刀具等


	测量范围：0-400 mm


	测量直径：0－300mm


	重复测量精度：±0.003mm


	设置精度：≤4μm


	显示精度：0.001mm


	同心度：0.004㎜


	可以互换的主轴内部配件


	结构类型：移动立柱


	分辨率：0.001mm


	示值精度：±(


	3+L/200 )μm


	重复精度：0.003mm


	立柱和底座：研磨过的花岗石，怡信光电科技,.怡信光电科技|||深圳怡信对刀仪
,宁波怡信光电科技有限公司，平面度为2μm


	操作方式：手动移动


	传动方式：精密丝杆+线性导轨


	示值系统：Easson


	GS13系列光栅尺


	主轴刀套标准锥度：7:24


	基本圆锥柄号：BT30/BT40/BT50(任选一根)


	可加装过渡套的圆锥柄号：BT30,BT50,HSK





	B.显示系统





	数值显示：0.001mm光栅尺读数





	显示功能：半径/直忄径，毫米/英寸，**值/相对值，X,Y轴座标／较座标





	基本功能：清零，赋值，1/2功能





	几何测量功能：三点求彳圆，点测量，两点求距离，两点合成线，两线求交角及交点，四点求交角及交点，线上垂直投点





	数据输出：RS-232C数据输出接口，用于连接微型打印机，怡信光电科技,.怡信光电科技|||深圳怡信对刀仪
,宁波怡信光电科技有限公司，或连接PC机进行数据输出





	误差修正功能：线性误差修正，非线性误差修正





	存贮功能：99组刀具基准点管理，10组测量座标





	断电记忆功能：即使在断电的情况下，所存入的数据也可保存10年之久





	C.光学投影系统





	光学放大倍率：20×





	投影屏直径：Φ100mm





	物方视场：Φ5 mm





	光源：DC 12V 3W 风冷





	电源：AC 220V ± 10% ，50Hz





	温度：0℃-40℃(建议)





	湿度：≤90%(建议)





	D.结构可分为两部分：





	（1）、仪器结构主要包括：





	高精密花岗石台面作为底座和立柱、精密滚珠丝杆传动、精密线性导轨导向、光学投影系统、标准棒、BT40/BT50刀套/HSK刀套，打印机等。
