德州A50001A电子腹腔镜维修保养注意

"云启维修 Olympus A50001A奥林巴斯电子腹腔镜售后服务咨询



与产地：奥林巴斯Olympus

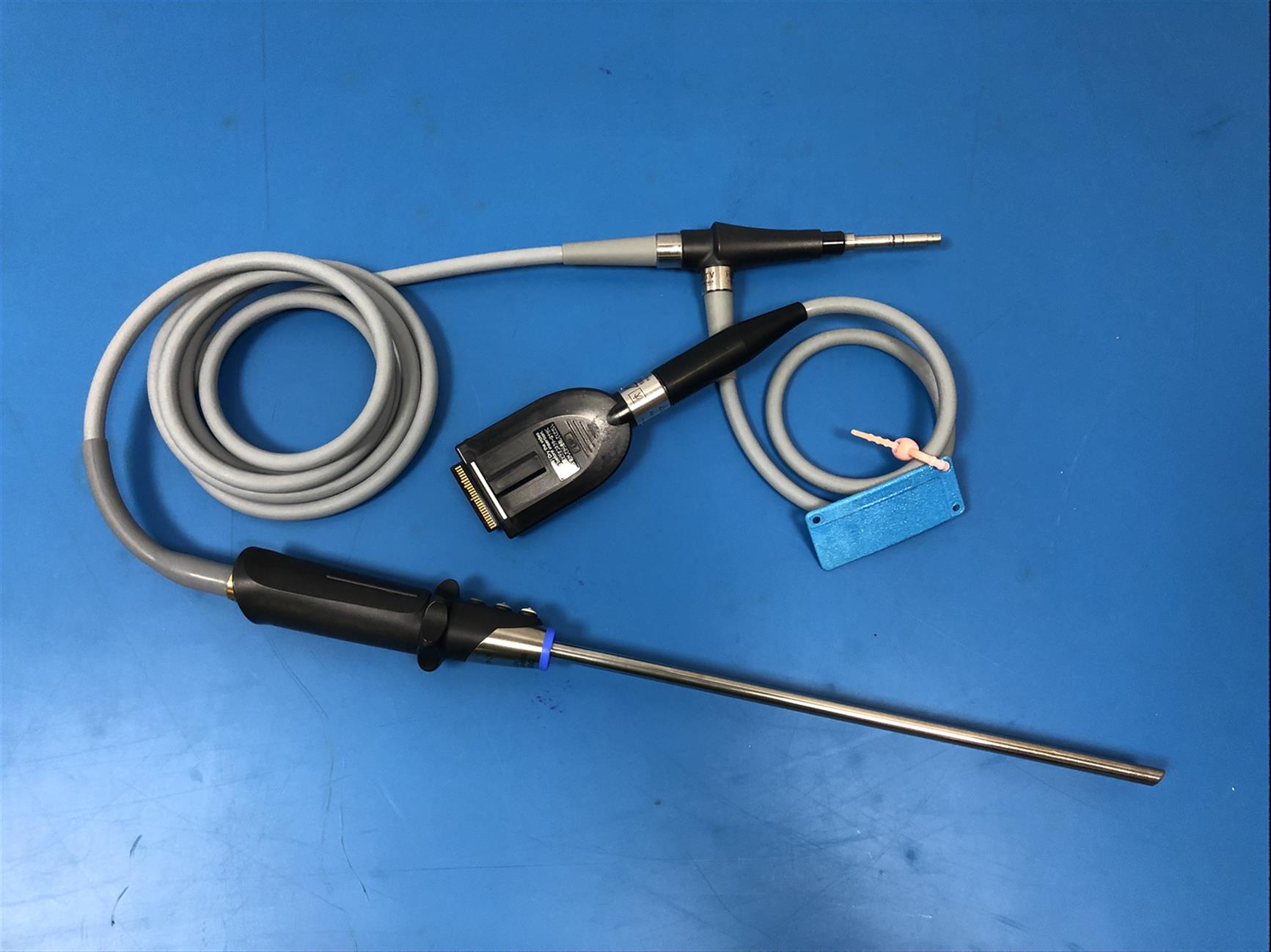

型号与REF：Olympus A50001A

送修单位：湘潭某  A50001A电子腹腔镜维修



广州云启设备有限公司是国内少数能维修进口硬管内窥镜的维修公司。公司技术力量，拥有10年以上级维修工程师坐镇。为加强保证维修件的质量及公司技术的较新，公司与内窥镜维修公司交流与合作。面对于国内行业微创技术的全面提高与普遍运用的同时，市场上硬管内窥镜的损耗率也同时加剧，公司时间能为广大客户提供服务。公司有志于把国内硬管内窥镜市场做个。同时本公司将严格选用进口的维修配件。

电子内窥镜维护保养质量控制措施

随着内窥镜技术的不断发展，具有安全、创伤小、痛苦少、确诊率高、并发症少、痊愈快等优点的各类内窥镜应用也越来越广，其使用周期内的质量控制和维护保养是内窥镜检查安全和准确的可靠保证。电子内窥镜具有价格昂贵、结构复杂、易损坏、维修费用高等特点，要求操作使用人员和工程人员加强日常维护保养，出现故障能准确判断并及时处理。现结合日常实际工作应用，对电子内窥镜的常见故障判断和使用保养及维护方法作初步的探讨。

1.电子内窥镜组成结构

内窥镜是一种可插入人体体腔和脏器内腔进行直接观察、诊断、的集光、机、电等**技术于一体的医用电子光学仪器。一套完整的电子内窥镜系统由电子内窥镜、冷光源、图像处理中心、监视器、台车以及电脑工作站及打印机等周边设备组成。电子内窥镜(以消化内窥镜为例)主体指内窥镜的镜身部分，主要包括光学成像系统、面阵CCD、导光束和调节机构。镜子从外部结构分为先端部、弯曲部、插入外管、操作部、导光软管以及电气接头部分；内部包含CCD、导光束、钳子管道、送水送气管道、角度钢丝系统、PCB板以及其他电子及光学元件等。先端部有CCD物镜、导光镜、喷嘴以及钳道孔。操作部有大小旋钮、遥控按钮、水气阀底座、吸引阀底座。控制子系统包括CCD驱动电路及图像采集电路、视频驱动亮度控制系统、图像畸变实时校正系统和图像实时采集及显示系统。

2.电子内窥镜工作原理

冷光源发出的光通过导光束，经内窥镜传递到人体内腔组织需分，物镜将待分成像在面阵CCD上，由CCD驱动电路控制CCD采集图像，将光信号转换成电信号，输出标准视频信号，由电缆传输至视频处理器，经处理还原后显示在监视器上。

2.1影像处理中心

影像处理中心将CCD发出的信号进行处理输出在监视器上，成像原理不同的内窥镜其影像处理中心也不同，不能互换连接和使用，在使用电子内窥镜时需要注意内窥镜和影像处理中心的匹配性，否则容易造成不必要的误操作。可通过键盘输入资料、设定遥控开关等功能，通过和光源装置的配合，进行明暗调节、观察图像强调以及色彩变换等。A50001A电子腹腔镜维修

2.2冷光源

冷光源是给内窥镜导光束传达光、提供体内照明的装置，通常使用的灯泡为氙气和卤素灯泡，因这两种灯泡在制作时增加了吸收红外线的涂层，可以减少热量的产生，故被称为冷光源。内部需要关注的主要是灯泡和气泵：面板上有亮度调节按钮，可以根据检查需要进行调节，气泵是完成内窥镜送水、送气的动力来源，在冷光源外部**板有气泵电源的开关，有些型号的冷光源还提供气泵大小的选择，如用于普通镜检，而低档用于儿童或消化道异常时的检查。



R.WOLF12°经皮肾镜硬性内窥镜

拆物镜是整个维修中危险的一步，因为物镜是直接粘合在内管上的，需要高温加热使粘接剂软化，然后将物镜取出。但由于物镜管外面就是导光光束出口，加热时容易将导光光束损坏，故必须十分小心的控制加热温度，避免损坏导光光束。

取下损坏的物镜后，更换同种规格的物镜，再将其它光学镜片按要求依次装好，已经能够观察到图像，说明更换的物镜可以使用。但成像质量还比较差，需要进行整个光学系统的清洁工作，利用脱脂棉、酒精、气吹、依次对每个光学镜片及硬管进行清洗、擦净、干燥，后按照装配要求进行安装、调试。使该硬管镜的亮度、清晰度、圆度、焦距等各项指标达到要求。

维修案例一：

设备名称：OLYMPUSWA50002A电子腹腔镜

检测故障：图像模糊光束断，外管多处凹痕

维修方案：更换导光部组件

维修周期：7-10工作日

保修周期：6个月



维修案例二：

设备名称：OlympusA50012A电子腹腔镜

检测故障：不能正常工作外管坏

维修方案：更换外管

维修周期：5-7工作日

保修周期：6个月



维修案例三：

设备名称：olympusA50002A电子腹腔镜

检测故障：无法使用驱动板坏，导光管坏

维修方案：更换MS组件,更换驱动板，更换导光管

维修周期：5个工作日

保修周期：6个月

相关手术耗材：A50001A电子腹腔镜维修

1. Smith & Nephew 3704S    规格与参数：Dyonics 矢状锯片，短

2.COVIDIEN E2516HDA       规格与参数：带不锈钢针电的 Valleylab 按钮开关铅笔，10 英尺线长

3.DEPUY MITEK 283309       规格与参数：DePuy Synthes Steel Standard Full-Radius Blade Plus，直径 3.5 毫米。 x 13 厘米长

3.DEPUY SYNTHES 204.038       规格与参数：DePuy Synthes 不锈钢标准皮质螺钉，直径 3.5。 x 38 毫米长

4.DEPUY SYNTHES 208.110       规格与参数：DePuy Synthes 不锈钢空心螺钉，直径 7。 x 110 毫米长，16 毫米螺纹长度

5. MEDTRONIC 96830-114    规格与参数：Bio-Medicus Nextgen 小儿静脉插管，带导管，14 Fr 尺寸

6.DEPUY SYNTHES 208.486       规格与参数：DePuy Synthes 不锈钢空心螺钉，直径 6.5。 x 170 毫米长，全螺纹

7.DEPUY SYNTHES 245.878       规格与参数：DePuy Synthes 不锈钢薄型曲面重建板，104 长 x 10.2 毫米宽，8 孔

8. MEDTRONIC 1128115    规格与参数：Xomed Schuknecht 型活塞和线，3.75 毫米长，0.6 直径。 x 2.7 毫米轴长

9. Smith & Nephew 71655030    规格与参数：Trigen Meta Titanium 6Al-4V 胫，远端直径 8.5 毫米，长度 30 厘米

10.DEPUY SYNTHES 04.037.043S       规格与参数：Synthes 钛空心短钉，直径 10。 x 200 毫米长，130° 股骨颈角度，无菌

11. MEDTRONIC 31103075    规格与参数：Visao 不锈钢 X-Long 圆形精细金刚石耳科磨头，直径 3。 x 78 毫米长

12. Smith & Nephew 121680    规格与参数：Smith & Nephew 洗衣机，6.5 ID x 12.7 mm OD

13.DEPUY MITEK 8153-41-030       规格与参数：Biomet 全螺纹非锁定松质骨螺钉，直径 4。 x 30 毫米长

14.GYRUS ACMI 5607028       规格与参数：Gyrus ACMI 开口端经典双猪尾输尿管支架，7 Fr 直径。 x 28 厘米长

15.DEPUY SYNTHES 03.804.413S  A50001A电子腹腔镜维修     规格与参数：DePuy Synthes 充气系统，无菌

16.DEPUY SYNTHES 247.615       规格与参数：DePuy Synthes 不锈钢 LCP T 型板，2 毫米尺寸，53 毫米长，3 个头孔

17.GYRUS ACMI 130915       规格与参数：Gyrus ACMI 不锈钢/塑料鼓膜切开刀，圆柄，镰刀刀片

18.CONMED 9718       规格与参数：Conmed 灰色通用插管套装无开窗

19.DEPUY SYNTHES 241.013       规格与参数：DePuy Synthes 不锈钢左近端胫，163 毫米长，12 个轴孔

20.DEPUY SYNTHES 02.110.331       规格与参数：DePuy Synthes 不锈钢左 LCP 掌侧柱远端半径板，50.5 毫米长，9 个头孔，3 个轴孔



云启专注机构手术室内窥镜与周边设备的维修维保，为微创、腔内检查与手术提供设备**服务。"
