供应 尚高 SGC-B3Y200 液滴接触角测量仪 水滴角测试仪

SGC-B3Y200接触角测量仪 水滴角测试仪

品牌	SUNGOLL/尚高	规格	X轴=200mm；Y轴=300mm；Z轴=50mm；θZ轴=360°
型号	SGC-BY200

SGC-B3Y200自动滴液接触角测量仪 技术资料

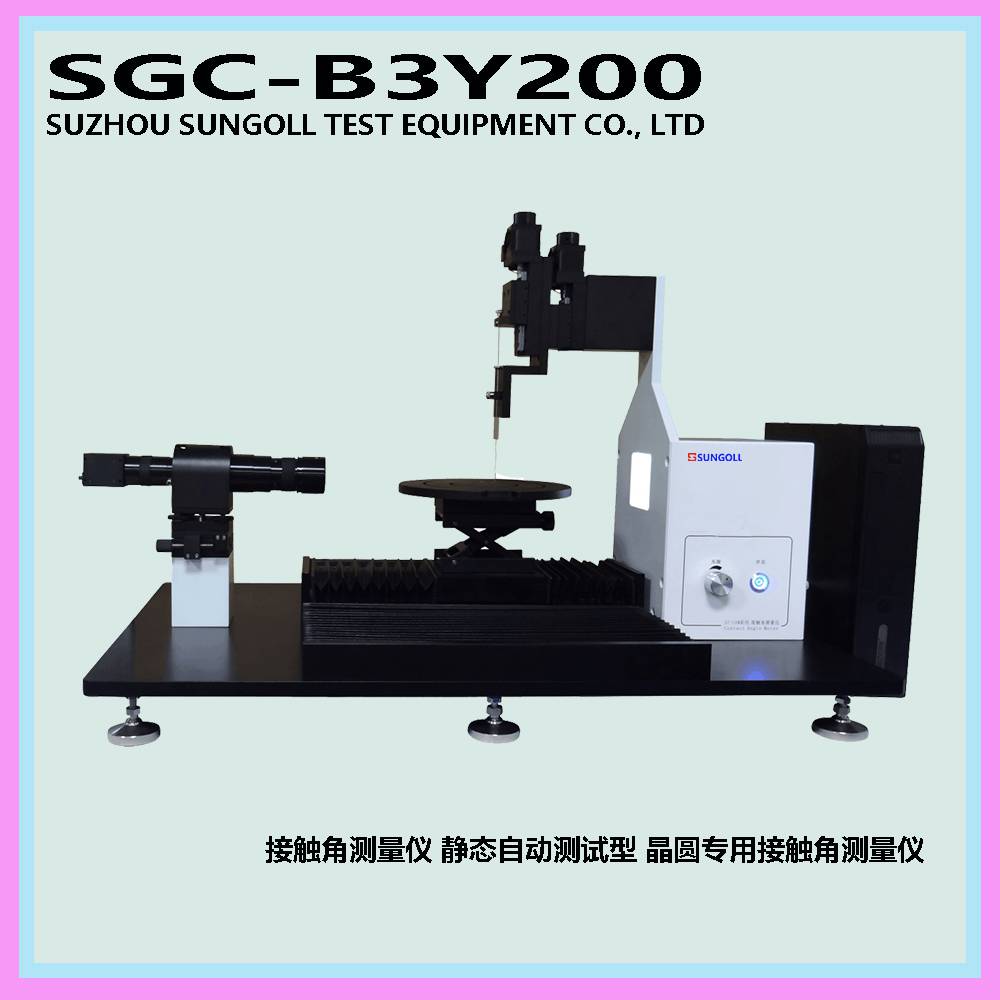

一．主机图片：

二．功能概述：

本接触角测量仪特别订制的圆形样品台**于晶圆（Wafer）样品的测试。通过测试液滴在晶圆样品表面形成接触角的大小，来检测其表面的洁净程度和评估表面处理的工艺效果。

三．技术指标：

技术项目	功能指标
1．接触角测量	1-1．分析算法：量高法、量角法、圆环法、椭圆法、切线法、Y-L法 1-2．具有左接触角、右接触角和平均接触角分开测试和比较功能 1-3．具有凹面、凸面、弧面、**亲水、**疏水等特殊表面分析功能 1-4．具有不规则形、非轴对称本征接触角的分析功能 1-5．具有自动分析接触角变化过程的批处理测试功能
1-6．测量范围：0°～180° 1-7．测量精度：±0.1° 1-8．提供标定块，可随时对测量精度进行校准 1-9．测量分辨率：0.001°
2．表面/界面张力测量	2-1．分析算法：手动法、自动法 2-2．测量范围：0.01～2000mN/m 2-3．测量精度：±0.1% 2-4．测量分辨率：0.001mN/m
3．表面能估算	3-1．估算模型：Fowkes、扩展Fowkes、Owens-Wendt、van OSS、 Wu调和平均法、状态方程法 3-2．可分别得到固体表面能、色散力、极性力、氢键力、范德华分量、 路易斯酸分量、路易斯碱分量等
3-3．液体数据库：预置37种常用液体表面张力及其分量数据， 数据可直接调入用于表面能估算 3-4．液体库数据可自行添加、删除和修改
4．润湿性分析	4-1．通过液体的表面张力和对固体的接触角可分析该固体的润湿程度， 包括粘附功、铺展系数和粘附张力
5．数据管理	5-1．通过试验模板保存试验信息、试验数据和图片 5-2．新建的试验模板保存后可重复调入使用 5-3．可对试验数据进行修改、删除和调入再分析等 5-4．试验数据可标注于图片上，并随图片一起保存 5-5．试验结果可导出至Word、Excel和PDF
6．图像拍摄	6-1．单张拍摄、连续拍摄、视频录制和图片回放 6-2．可选择采用相机外觖发功能自动拍摄
7．光学成像系统	7-1．相机：300万像素、帧率36帧/秒 7-2．镜头：0.7～4.5×连续变倍、工作距离195mm 7-3．调焦范围：±12.5mm；调焦精度：0.25mm 7-4．调焦时软件自动检测清晰度，消除人为误差 7-5．水平和俯仰调整范围：±2° 7-6．背光源：LED冷光源+遮光板，亮度无极调节
8．滴液系统	8-1．滴液方式：软件控制进样器自动滴液和自动升降 8-2．较小滴液量：0.1μl/滴 8-3．滴液精度：±0.05μl
9．样品台	9-1．台面尺寸：Ø200mm 9-2．移动行程：X轴=200mm；Y轴=300mm；Z轴=50mm；θZ轴=360° 9-3．移动方式：手动旋钮控制三维移动定位
10．主机参数	10-1．尺寸：约W890×D550×H560mm 10-2．重量：约40kg 10-3．电源：1∮ AC220V 50HZ

四．随机附件：

1.
控制器：1套

2. 微量进样器：2支

3. 接触角标定块（行业配送）：1块

4.
软件安装U盘：1个

5. 水平尺：1个

6. 工具：1套
